Pontes rolantes

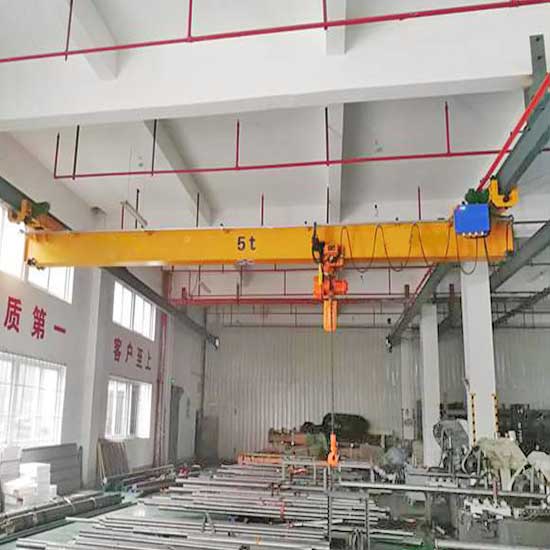

A ponte rolante suspensa de viga única utiliza normalmente vigas em I como carris de rolamento e é suspensa a partir de estruturas de aço ou vigas de telhado pré-fabricadas, e a sua estrutura é semelhante à das pontes rolantes eléctricas de viga única. Devido à utilização especial do sistema de ponte rolante suspensa, os requisitos de capacidade de carga do telhado são elevados, pelo que a capacidade de elevação é relativamente pequena, geralmente não superior a 10 toneladas, e o vão de 3-16m, que pode ser personalizado de acordo com os requisitos do utilizador para o design.
O mecanismo de funcionamento da grua é o mesmo que o da guincho elétrico e a viga principal é suportada pela viga de elevação suspensa para realizar a elevação e a deslocação suaves de objectos pesados. É adequado para locais com espaço limitado, como oficinas, armazéns, etc. É uma solução ideal para operações ligeiras em oficinas com pouco espaço.
Para mais informações, consulte este artigo: O que é uma grua suspensa?
De acordo com os diferentes mecanismos de elevação, pode ser dividido em 2 modelos diferentes, incluindo as pontes rolantes suspensas de viga única LX e as pontes rolantes suspensas de viga única europeia NLX.
É normalmente utilizado com Guincho elétrico de cabo de aço do tipo CD1/MD1, A grua é um tipo de grua com uma capacidade de elevação mais leve. Caracteriza-se por uma elevada rigidez, leveza, modularidade e fácil instalação e manutenção. É usado principalmente em pequenas fábricas padronizadas, estações de tratamento de esgoto, centrais eléctricas, casas de bombas e oficinas de revisão.

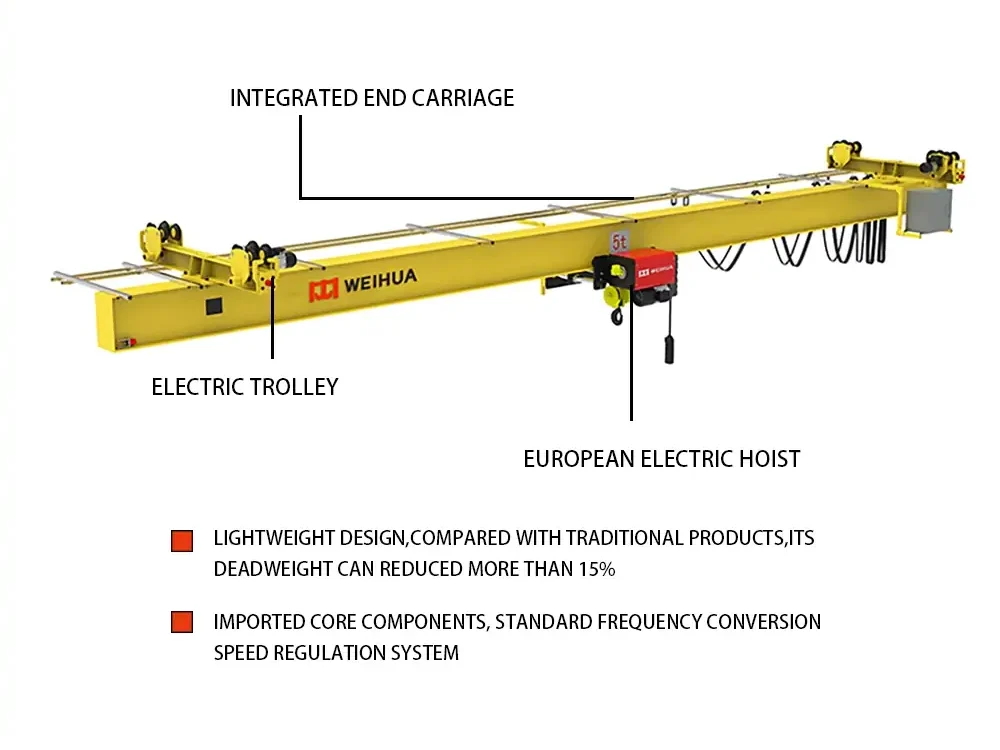

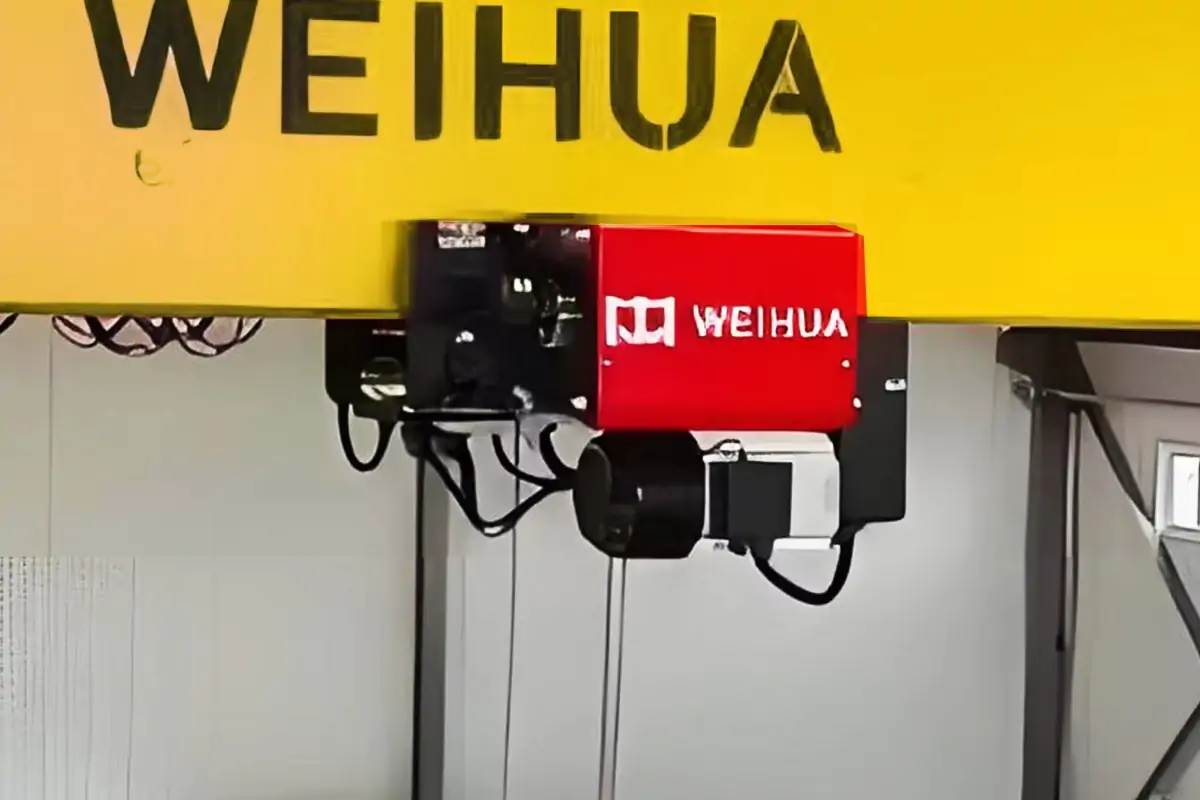

Está normalmente equipado com um Guincho elétrico europeu, A máquina inteira adopta um design avançado a nível internacional, em conformidade com as normas DIN, FEM e ISO. Com elevação de dupla velocidade, toda a máquina pode ser controlada por conversão de frequência, funcionando de forma suave e precisa, e adaptando-se a uma variedade de condições de trabalho. É caracterizada por uma estrutura leve e compacta, que reduz efetivamente a pressão de carga sobre as rodas e melhora a eficiência operacional ao mesmo tempo.
Toda a máquina adopta um design sem manutenção, o que reduz o custo de manutenção. Adequada para a classe de trabalho A3, é uma solução de manuseamento de materiais eficiente e fiável. Amplamente utilizado no fabrico de máquinas, processamento metalúrgico, indústria petroquímica, logística portuária, transporte ferroviário, equipamento de aviação civil, instalações de energia eléctrica, processamento alimentar, indústria de papel, produção de materiais de construção, fabrico de eletrónica, etc. É adequado para manuseamento de materiais de alta precisão e montagem precisa de peças de grandes dimensões.

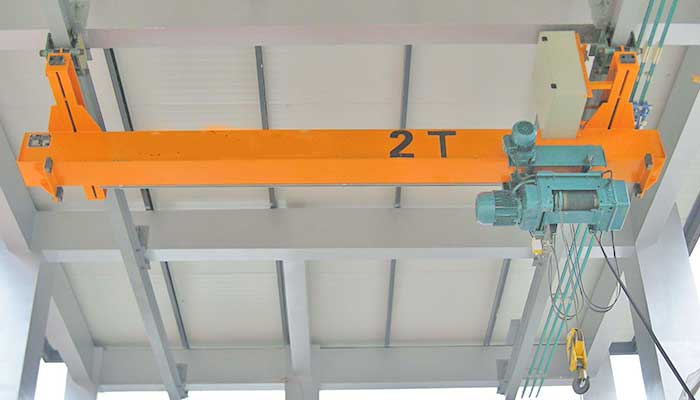

ponte rolante suspensa

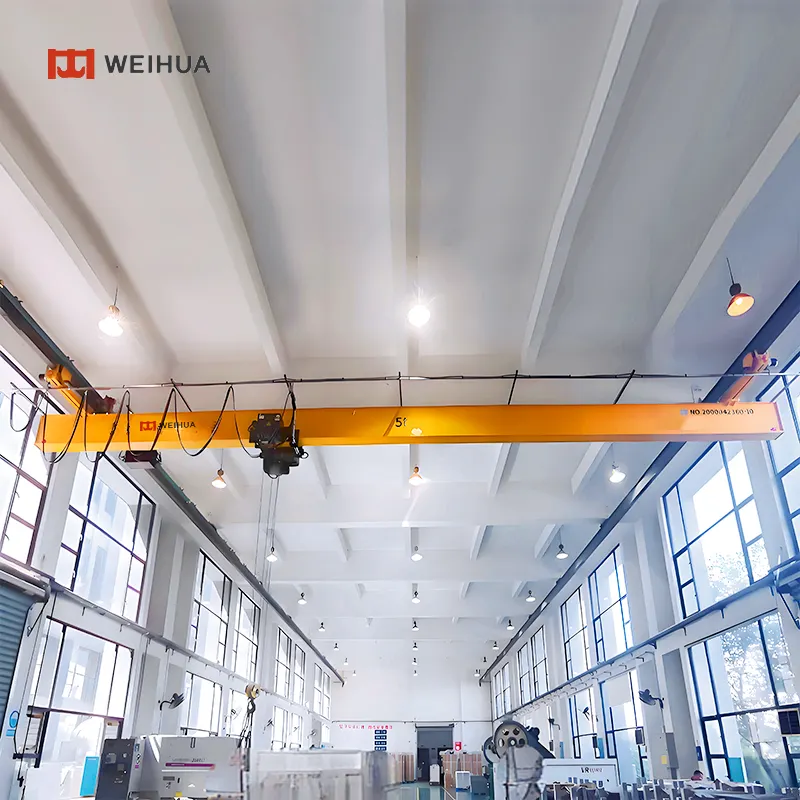

Ponte rolante suspensa monoviga europeia NLX
Indústria de fabrico de máquinas
Para manuseamento e montagem de peças, o que pode melhorar efetivamente a eficiência da produção e reduzir a intensidade do trabalho de manuseamento manual.
O armazenamento e o sector da logística
Carga, descarga, empilhamento e manuseamento de mercadorias, especialmente adequado para as necessidades de manuseamento de mercadorias ligeiras e pequenas.
Indústria de transformação de alimentos
Manuseamento de matérias-primas e embalagem de produtos acabados. As suas caraterísticas de funcionamento livre de poluição e flexível satisfazem os requisitos de higiene da indústria alimentar.
Oficina de montagem e laboratório
Nas oficinas de montagem e nos laboratórios centrais, destina-se ao manuseamento de materiais e à montagem de componentes posicionados com precisão para satisfazer necessidades operacionais refinadas durante o processo de produção.

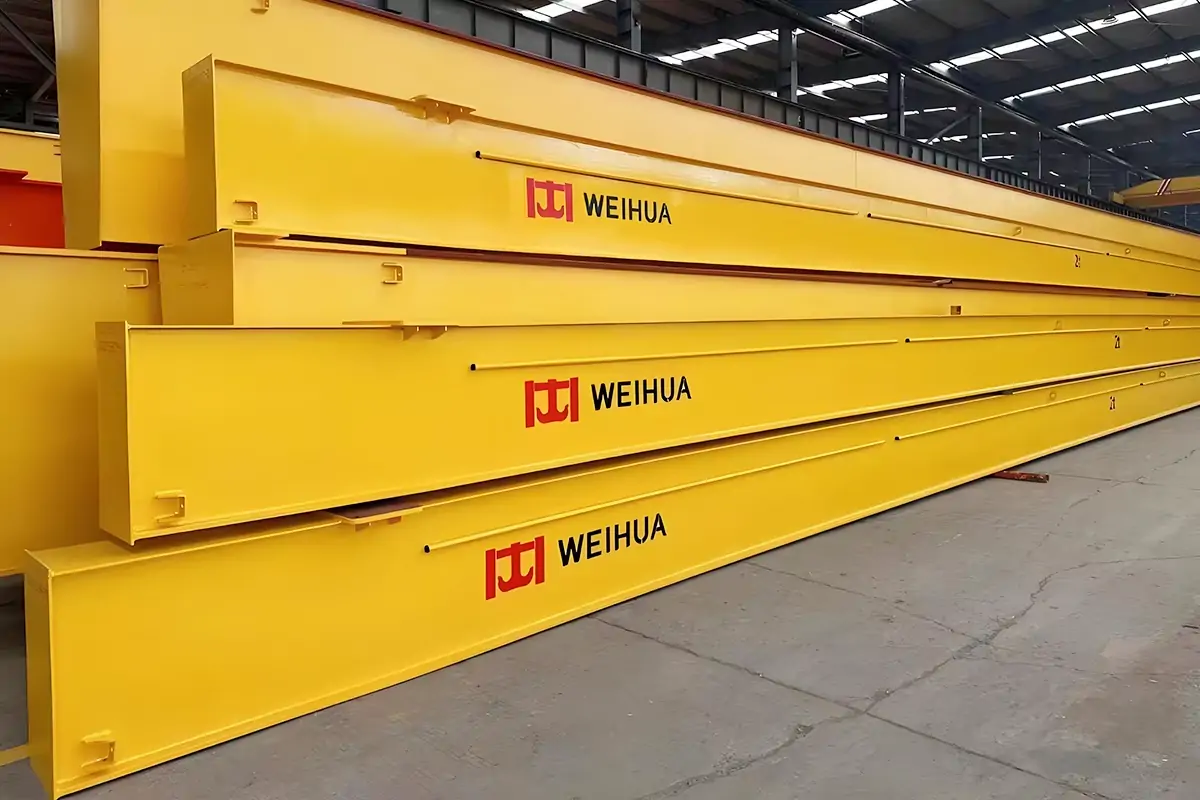

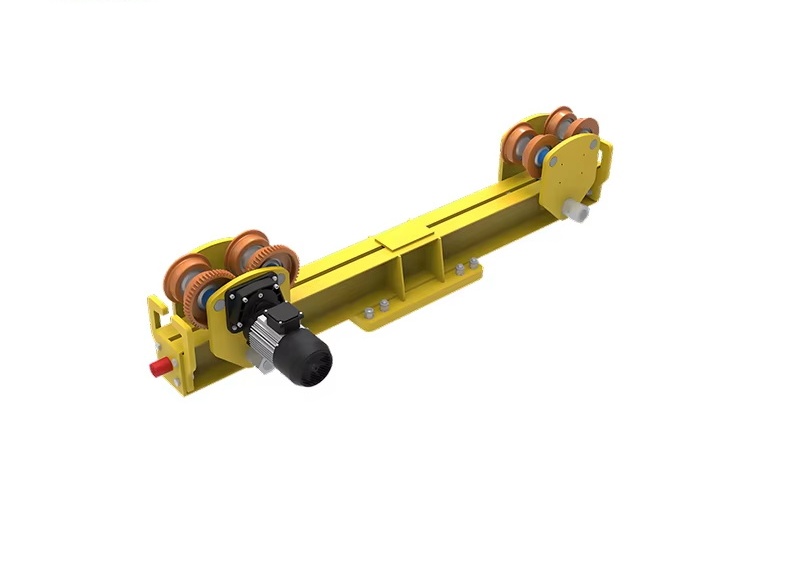

A grua eléctrica de viga única suspensa é constituída por uma viga principal soldada com uma viga em I, uma viga de extremidade, um guincho elétrico e uma grua eléctrica de corrida, suspensa na via da viga em I na parte superior da instalação, o guincho elétrico corre ao longo da extremidade inferior da viga principal em I e completa o trabalho de elevação das mercadorias.
| Condições | Unidade | Magnitude |
| Capacidade de carga | tonelada | 0.5~10 |
| Span | contador | 3~22.5 |
| Velocidade de deslocação da grua | m/min | 20m/min |
| Velocidade de elevação | m/min | 7~8, 0.7~0.8/7~8 |
| Velocidade de deslocação do trólei | m/min | 20m/min |
| Grau de trabalho | -- | A3 |
| Alimentação eléctrica | -- | 3ph, 380V, 50Hz ou personalizado |
Soluções de pontes rolantes suspensas da Weihua
O Grupo Weihua, um dos principais fabricante de pontes rolantes na China, A empresa de construção de pontes rolantes, a Viktori, oferece uma gama completa de pontes rolantes suspensas concebidas com tecnologia avançada e desempenho fiável. Segue-se uma lista de tonelagens comuns de pontes rolantes suspensas:
A Weihua pode fornecer soluções personalizadas de pontes rolantes suspensas para atender a requisitos operacionais específicos. Se desejar receber uma proposta e orçamento detalhados, forneça os seguintes parâmetros:.
