Lorsqu'une usine de traitement chimique au Mexique a eu besoin d'améliorer sa capacité de manutention dans une zone de production dangereuse, les ponts roulants industriels classiques n'étaient tout simplement pas envisageables. La présence de solvants inflammables et de vapeurs combustibles impliquait que le client exigeait un système de levage adapté. Pont roulant antidéflagrant de 30 tonnes Conçu spécifiquement pour les zones dangereuses de classe I. Cette étude de cas décrit comment notre équipe a conçu, fabriqué et mis en service un pont roulant antidéflagrant à double poutre pour ce projet d'usine chimique au Mexique — des exigences initiales à la livraison finale.
L'utilisateur final exploite une usine de traitement chimique de taille moyenne au Mexique, qui produit des produits chimiques de spécialité contenant des liquides et des gaz inflammables. Dans le cadre de l'agrandissement de ses ateliers, l'usine avait besoin d'un Pont roulant antidéflagrant de 30 tonnes pour soulever les réacteurs, les cuves sous pression et les échangeurs de chaleur lors de l'installation et de la maintenance courante.
Comme la grue devait opérer dans une zone classée dangereuse, une grue à pont ordinaire ne pouvait être utilisée : la moindre étincelle provenant des contacts électriques, des balais du moteur ou du frottement entre les composants métalliques risquait d’enflammer des vapeurs inflammables. Le client a expressément demandé une grue à pont standard. pont roulant antidéflagrant à double poutre Conforme aux normes reconnues de protection contre l'inflammation, avec une documentation complète pour l'importation et la conformité aux normes de sécurité au Mexique.
Ce projet reflète une tendance plus large en Amérique latine : à mesure que les installations chimiques, pétrochimiques et pharmaceutiques se modernisent, la demande de certification augmente. ponts roulants antidéflagrants La demande pour les installations industrielles dangereuses continue de croître.
Avant de finaliser la conception, notre équipe d'ingénieurs a examiné les conditions de travail réelles du client plutôt que de se fier aux paramètres standard du catalogue. Les exigences clés étaient les suivantes :
Ce sont ces conditions de travail réelles — et pas seulement le tonnage et la portée — qui ont façonné les spécifications finales de la grue.
Suite à l'étude du site et aux exigences du client, la configuration suivante a été proposée et approuvée :
| Paramètres | Spécifications |
| Capacité de levage | 30 t |
| La portée | 22,5 m |
| Hauteur de levage | 12 m |
| Classe de service | A5 (M5) |
| Alimentation électrique | 440 V / 60 Hz (adapté au réseau local) |
| Qualité antidéflagrante | Ex d IIB T4 |
| Mode de contrôle | Télécommande sans fil + pendentif de secours |
| Type de palan | palan à câble métallique antidéflagrant |
| Contrôle de vitesse | Variateur de fréquence (VFD) |
Le pont roulant bipoutre La structure a été choisie de préférence à une conception à poutre unique pour fournir la rigidité nécessaire à une capacité de levage de 30 tonnes sur une portée de 22,5 m, tout en conservant un profil suffisamment bas pour que le chariot puisse s'intégrer dans la hauteur sous plafond limitée de l'atelier.
Cette grue étant destinée à fonctionner dans un environnement chimique dangereux, chaque composant électrique et mécanique a été sélectionné ou modifié afin de prévenir toute source d'inflammation. Le dispositif de protection contre les explosions comprenait :
Chaque composant de cette liste a été choisi spécifiquement parce que les pièces standard des grues industrielles ne sont pas conçues pour une utilisation dans les zones dangereuses – un détail souvent négligé dans les demandes de renseignements génériques sur les grues, mais essentiel pour la conformité aux normes de sécurité des usines chimiques.
L'exécution d'un projet se déroule rarement exactement comme prévu initialement. Trois difficultés majeures ont marqué ce projet :
Défi 1 : Marge d’installation limitée
La structure existante de l'atelier laissait moins de dégagement vertical que ce qui est généralement possible pour une grue à double poutre de 30 tonnes. Solution : Un chariot à faible hauteur sous plafond a été utilisé, réduisant la distance entre le crochet et le pont roulant sans compromettre la hauteur de levage.
Défi 2 : Atmosphère chimique corrosive
Les résidus chimiques en suspension dans l'air de l'usine accélèrent la corrosion des revêtements standards. Solution : Un système de peinture anticorrosion amélioré a été appliqué au pont, aux chariots d'extrémité et à la structure en acier exposée, prolongeant ainsi la durée de vie de la grue dans l'environnement de traitement chimique.
Défi 3 : Cycle de service intermittent mais exigeant
Les opérations de levage pour la maintenance sont irrégulières mais impliquent des mouvements lourds et précis autour d'équipements de process sensibles. Solution : La combinaison d'une classification de service M5 et de vitesses de levage et de déplacement contrôlées par variateur de fréquence a permis aux opérateurs d'obtenir le contrôle précis nécessaire pour un positionnement sûr à proximité des réacteurs et des tuyauteries.

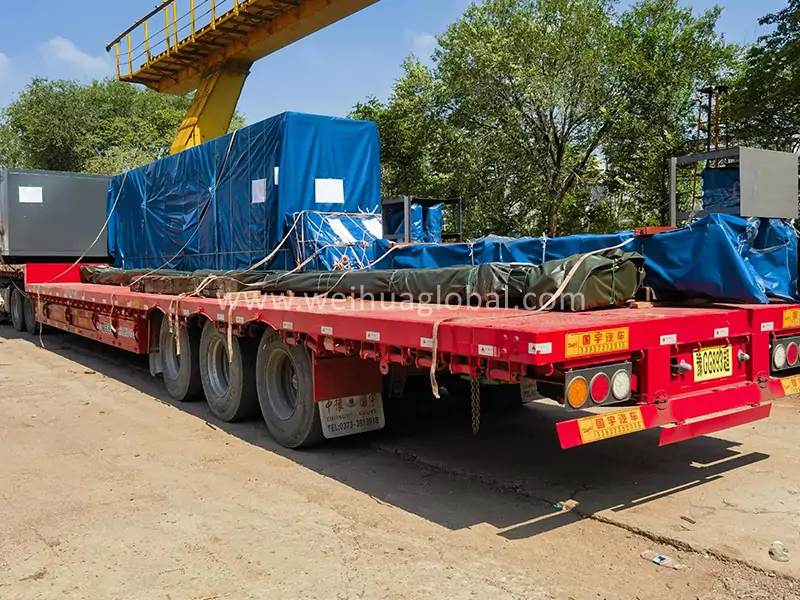

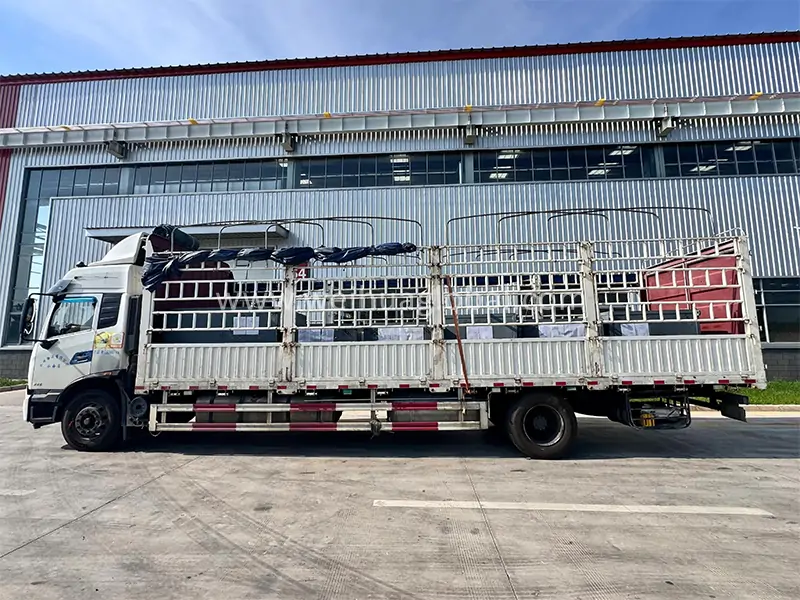

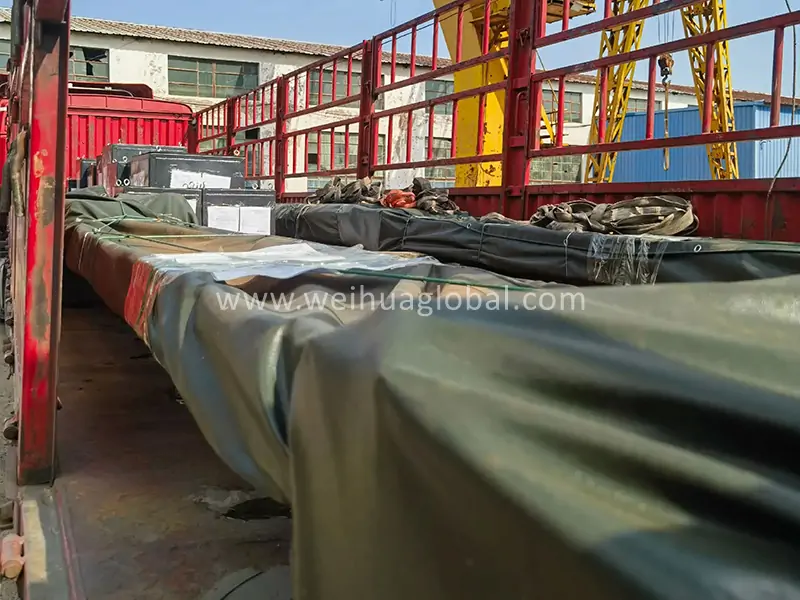

Une fois la conception finalisée, le projet a suivi les étapes suivantes :

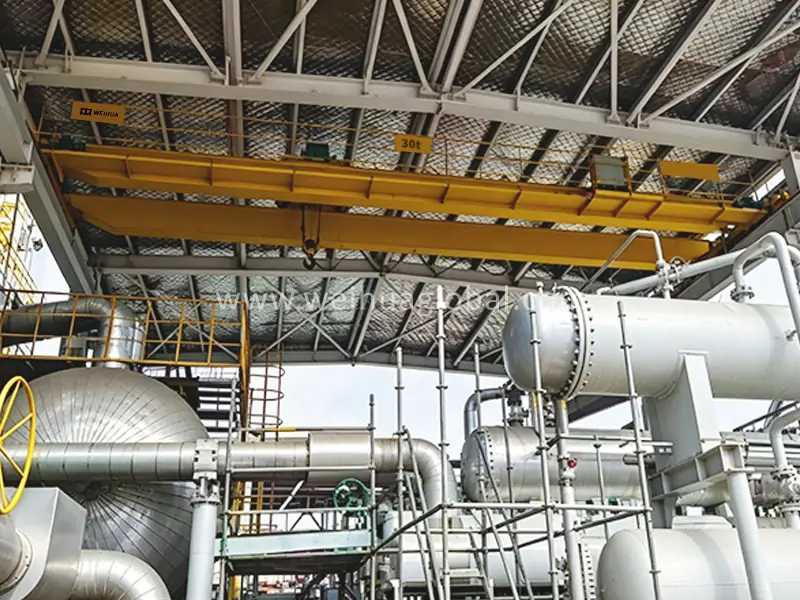

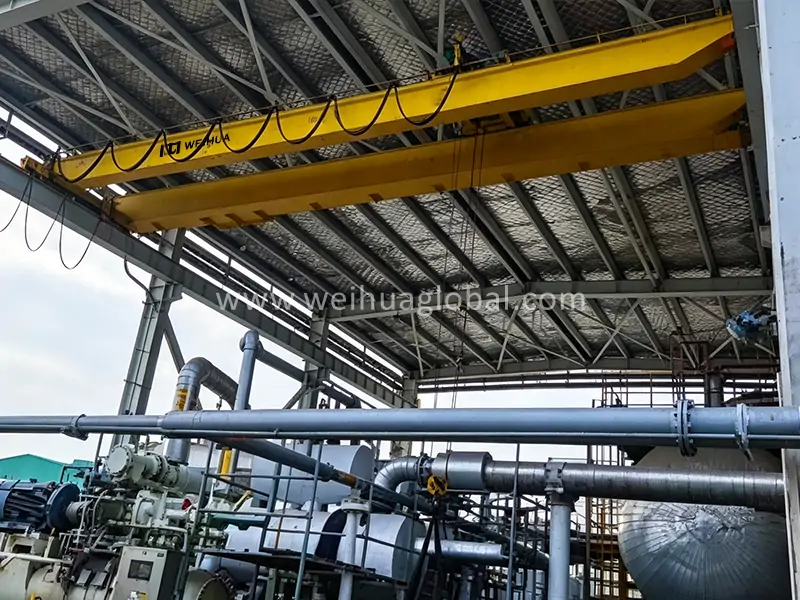

Suite à l'installation, le client a signalé des améliorations opérationnelles mesurables :
Les usines chimiques et pétrochimiques manipulent régulièrement des gaz inflammables, des vapeurs de solvants et des poussières combustibles. Dans ces environnements, même une petite étincelle électrique ou une étincelle de friction métal sur métal, provenant par exemple d'un pont roulant standard, peut provoquer une explosion. C'est pourquoi les réglementations classent certaines zones des usines comme zones dangereuses et exigent que les équipements, notamment les ponts roulants, soient antidéflagrants pour ces zones spécifiques.
Une grue à pont roulant classique ne peut tout simplement pas être utilisée en toute sécurité à l'intérieur de ces zones. pont roulant antidéflagrant Il est spécialement conçu avec des moteurs étanches, des boîtiers antidéflagrants et une mise à la terre antistatique pour prévenir tout risque d'inflammation tout en fournissant la capacité de levage dont une usine chimique a besoin pour l'installation et la maintenance des équipements.
Les entreprises chimiques et industrielles mexicaines s'approvisionnent de plus en plus en équipements de levage antidéflagrants auprès de fournisseurs mexicains. fabricants chinois expérimentés pour plusieurs raisons :
Un pont roulant antidéflagrant est un appareil de levage conçu avec des composants électriques étanches, antidéflagrants ou à sécurité intrinsèque afin d'empêcher l'inflammation de gaz, de vapeurs ou de poussières inflammables dans les zones industrielles dangereuses telles que les usines chimiques.
Selon le marché de destination, les grues peuvent être construites selon les concepts de protection Ex d / Ex e, la certification IECEx, la certification ATEX pour les marchés européens ou les exigences de classe I division 1/2 pour les applications nord-américaines.
Oui. La portée, la hauteur de levage, la classe de service, la tension, le mode de commande et le degré de protection contre les explosions peuvent tous être personnalisés en fonction des conditions du site du client et de la classification des zones dangereuses.
Les usines chimiques, les installations pétrochimiques, les terminaux pétroliers et gaziers, la fabrication de produits pharmaceutiques, la production de peintures et de revêtements, et les installations de transformation des céréales ou de la farine générant des poussières combustibles sont des industries courantes nécessitant des équipements de levage antidéflagrants.
Le délai de livraison dépend du niveau de personnalisation, mais les projets de cette envergure nécessitent généralement plusieurs semaines pour l'ingénierie, la fabrication et les tests en usine avant l'expédition.
Pour les projets internationaux, des conseils d'installation, une assistance à la mise en service et une documentation technique peuvent être fournis, soit par l'intermédiaire d'équipes partenaires locales, soit par une assistance technique à distance pendant l'installation.
Les ponts roulants antidéflagrants coûtent généralement plus cher que les ponts roulants standard en raison de leurs moteurs spécialisés, de leurs armoires de commande et de leurs composants de protection, mais ce surcoût reflète les exigences de sécurité liées à l'exploitation dans un environnement chimique dangereux.
Pour des portées d'environ 15 à 18 mètres avec une capacité de 30 tonnes, une structure à double poutre offre généralement une meilleure rigidité et une option de chariot à hauteur libre plus réduite par rapport à une conception à poutre unique.
