Puente grúa a prueba de explosiones QB

Puentes grúa

Puente grúa a prueba de explosiones QB

  • Modelo QB
  • Capacidad de elevación 5~75 t0n
  • Longitud 10,5~31,5 metros
  • Grado de trabajo A4
  • Temperatura ambiente -20℃~40℃
  • Introducción
  • Aplicación
  • Especificación
  • Características
  • Relacionado

Presentación del producto

La grúa puente antiexplosiva QB es un equipo de elevación diseñado para entornos con gases o polvo inflamables y explosivos. Sus componentes principales están fabricados con materiales y estructuras a prueba de explosiones, cumpliendo con los estrictos requisitos nacionales e industriales en materia de seguridad. Se utiliza ampliamente en la industria petrolera, química, del gas natural, militar, farmacéutica y otras industrias especializadas con altos estándares de seguridad.

El rendimiento a prueba de explosiones de todos los motores y aparatos eléctricos de la grúa puente con gancho a prueba de explosiones cumple con GB3836.2-2000 “Equipos eléctricos a prueba de explosiones para atmósferas de gas explosivas - Parte 2: Caja antideflagrante 'd”. El rendimiento general de la grúa cumple con las disposiciones de la norma JB/T5897-2006 "Grúas puente antiexplosivas". Las marcas de protección antiexplosiva son ExdIBT4 y ExdICT4, respectivamente.

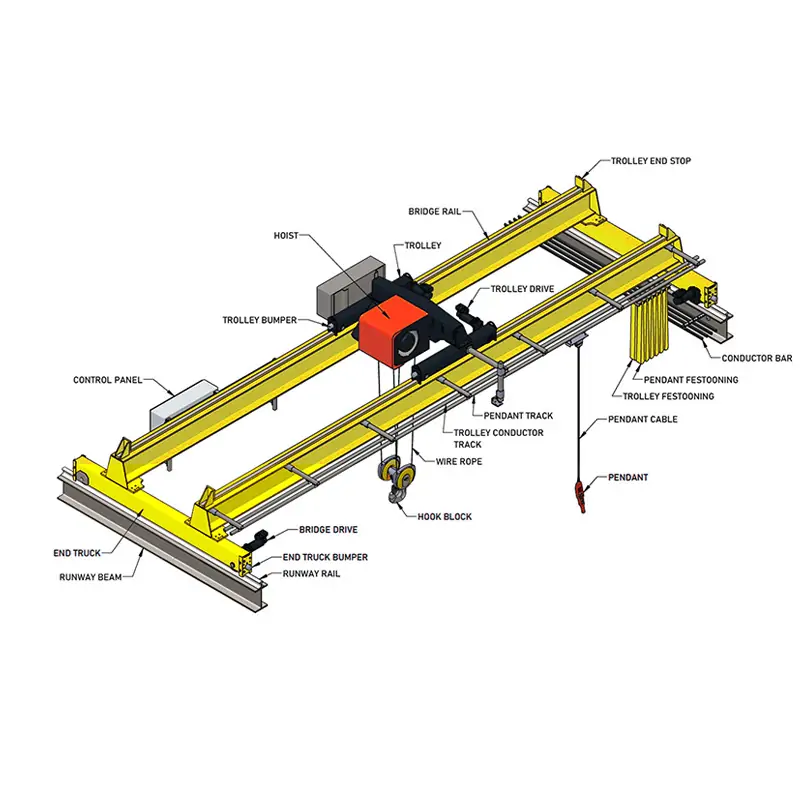

Componentes de una grúa puente a prueba de explosiones

  • Viga principal y viga de extremo: Estructura de doble viga, soldada con acero de alta calidad, con tratamiento de recubrimiento anticorrosión opcional;
  • Polipasto eléctrico o mecanismo de elevación a prueba de explosiones: Los componentes principales cumplen con las normas a prueba de explosiones y tienen una capacidad de elevación de 5 a 100 toneladas o más.;
  • Mecanismo de funcionamiento: incluyendo motor de accionamiento a prueba de explosiones, freno a prueba de explosiones y reductor;
  • Sistema de control electrónico: Caja de control eléctrico a prueba de explosiones, cable, interruptor a prueba de explosiones, sistema de iluminación a prueba de explosiones;
  • Sistema de seguridad: Limitadores a prueba de explosiones, dispositivos anticolisión, limitadores de carga, etc.

Selección del tipo de polipasto eléctrico antiexplosivo:

Weihua puede recomendar el tipo de polipasto eléctrico antiexplosivo más adecuado según el entorno de aplicación real del cliente, lo que ayudará a su empresa a mejorar la eficiencia operativa y la comodidad del mantenimiento.

  • Polipasto eléctrico de cable antideflagrante tipo BCD: Adecuado para condiciones de carga media, utilizando cable de acero de alta resistencia, con buena estabilidad y durabilidad.
  • tipo BMD Polipasto eléctrico de cable a prueba de explosiones: Cuenta con una función de conmutación de doble velocidad que permite, durante el proceso de elevación, alternar entre el modo rápido y el lento según las necesidades. Es adecuado para un posicionamiento preciso y una elevación flexible, y cumple con altos requisitos para escenarios de aplicación como la instalación de equipos de precisión, la manipulación de materiales que se mueven con facilidad, etc.
  • Elevadores antiexplosivos de baja altura: Diseñada para plantas con espacio de elevación restringido o áreas de trabajo con altura estructural limitada, su estructura compacta reduce eficazmente la altura total de la máquina y mejora la tasa de utilización de la altura de elevación, lo que la hace adecuada para entornos especiales como salas blancas, laboratorios y pasillos de tuberías subterráneas.
  • Polipasto eléctrico antideflagrante de dos velocidades tipo HB: Al combinar el rendimiento a prueba de explosiones del BCD y la función de dos velocidades del MD, permite un control de elevación preciso y un ajuste fino de la carga, y es adecuado para áreas a prueba de explosiones con mayores requisitos de suavidad y seguridad de funcionamiento, como talleres de plantas químicas, áreas de envasado de mercancías peligrosas, etc.
  • Nuevo diseño de polipasto a prueba de explosiones: Con un diseño modular, incorpora monitorización inteligente, variador de frecuencia y diagnóstico automático de fallos, entre otras características. Este polipasto ofrece ventajas como un alto nivel de protección, bajo nivel de ruido y larga vida útil, lo que lo convierte en una opción ideal para aplicaciones de alta exigencia, funcionamiento multifrecuencia y entornos de fábrica inteligentes.

Aplicación

Las grúas puente antiexplosivas QB ofrecen un excelente rendimiento y fiabilidad a prueba de explosiones, lo que las convierte en la solución ideal para la manipulación de materiales en zonas peligrosas. Se utilizan ampliamente en diversos entornos industriales que requieren un alto nivel de seguridad. A continuación, se detallan sus aplicaciones típicas en diferentes sectores e industrias:

  • Refinerías de petróleo: se utilizan en tanques de almacenamiento de crudo y en equipos de elevación para el refinado de petróleo.
  • Taller de producción química: manipulación de contenedores y equipos para gases y productos químicos inflamables.
  • Estaciones de servicio de gas natural y estaciones de servicio: operaciones de instalación de recipientes a presión o tuberías.
  • Industria farmacéutica: se utiliza en salas blancas donde hay polvo o disolventes orgánicos.
  • Almacenes militares y de armamento: entornos de manipulación de materiales de alto riesgo que requieren estrictos requisitos a prueba de explosiones.

Presentación de vídeo

Grúa puente a prueba de explosiones de 20 toneladas

Grúa puente monorraíl antiexplosiva tipo LB

Tipos de grúas puente a prueba de explosiones

Las grúas puente a prueba de explosiones se pueden subdividir en muchos tipos según sus diferentes formas estructurales, escenarios de uso y métodos de control. Los distintos tipos de grúas puente a prueba de explosiones se adaptan a diferentes cargas, frecuencias de operación y riesgos ambientales. Weihua puede personalizar la estructura, el nivel de protección contra explosiones, el diseño de protección y el modo de operación según las condiciones de trabajo del cliente. A continuación, se presenta la clasificación de los principales tipos, sus características y escenarios de aplicación típicos, para que los usuarios puedan realizar una selección adecuada según sus necesidades. Consulte los siguientes tipos:

1. Grúa monorraíl antiexplosiva LB

  • Estructura compacta, peso ligero, fácil de instalar;
  • Adecuado para cargas medias y ligeras (generalmente inferiores a 20 t);
  • Ahorra espacio en el edificio, siendo adecuado para talleres con un envergadura reducida o altura limitada.
  • Adecuado para la manipulación diaria de materiales en pequeñas fábricas químicas, talleres farmacéuticos, zonas de almacenamiento de petróleo y gas, etc.

2. Grúa antiexplosiva de doble viga

  • Gran capacidad de carga, alta estabilidad estructural.
  • Puede equiparse con diversos polipastos eléctricos o mecanismos de elevación a prueba de explosiones.
  • Amplia gama de alturas y alcances de elevación, adecuados para condiciones de trabajo exigentes.
  • Ampliamente utilizado en refinerías de petróleo, grandes plantas químicas, almacenes militares, centrales energéticas y otras ocasiones en las que sea necesario manipular equipos o contenedores pesados.

3. Grúa puente con gancho a prueba de explosiones

  • Equipada con una grúa de gancho a prueba de explosiones, apta para levantar todo tipo de objetos, ya sean de forma irregular o con formas complejas.;
  • El fiable sistema de protección antiexplosiva permite un izamiento preciso.
  • Se utiliza habitualmente en estaciones de gas natural y zonas de almacenamiento de mercancías peligrosas para el izamiento, el mantenimiento o la sustitución de equipos.

4. Grúa puente con garra a prueba de explosiones

  • Equipada con una pinza a prueba de explosiones, es adecuada para manipular materiales a granel (como polvo de carbón, materias primas químicas, virutas de metal, etc.);
  • Puede realizar operaciones automáticas de agarre y descarga para mejorar la eficiencia.
  • Estructura robusta, apta para funcionamiento a alta frecuencia.
  • Adecuado para entornos polvorientos y explosivos, como plantas metalúrgicas, empresas químicas de carbón, centros de eliminación de residuos, etc.

5. Grúa puente magnética a prueba de explosiones

  • Equipada con ventosas electromagnéticas a prueba de explosiones, se utiliza especialmente para manipular materiales metálicos magnéticos como placas de acero, tuberías de acero, bobinas de acero, etc.
  • Puede equiparse con un transformador a prueba de explosiones, un carrete de cable y otros equipos para mejorar la flexibilidad de funcionamiento.
  • Se utiliza en zonas donde existe riesgo de explosión, como en fundiciones de hierro y acero, almacenes de metales, almacenamiento y transporte de acero militar, etc.

6. Grúa puente inteligente a prueba de explosiones

  • Equipado con monitoreo remoto, diagnóstico inteligente, sistema anticolisión y otras funciones;
  • Admite el funcionamiento automático, la planificación de rutas y la gestión de la autorización de operación;
  • Mayor nivel de seguridad y mayor eficiencia en la operación y el mantenimiento.
  • Es adecuado para fábricas modernizadas e inteligentes o líneas de producción de manipulación automática de mercancías peligrosas, como grandes plantas químicas y áreas de control centralizado petroquímicas.

Soluciones personalizadas de grúas puente a prueba de explosiones

Si trabaja en un entorno con gases inflamables y explosivos, polvo u otros riesgos, es fundamental elegir una grúa puente antiexplosivos que cumpla con las normas de seguridad. Weihua se especializa en grúas puente antiexplosivos personalizadas y puede diseñar una solución de elevación de alto rendimiento y seguridad adaptada a las características de su sector, las condiciones del lugar de trabajo, el grado de protección contra explosiones y sus necesidades operativas. Weihua se especializa en el desarrollo de grúas puente antiexplosivos a medida, que se pueden adaptar a las características de su sector, las condiciones del lugar de trabajo, el grado de protección contra explosiones y sus necesidades operativas para crear una solución de elevación de alto rendimiento y seguridad. No dude en contactarnos para obtener soluciones personalizadas.

Diagrama de grúa puente a prueba de explosiones QB
Diagrama de grúa puente a prueba de explosiones QB

Consulte los siguientes consejos para proporcionar información relevante:

  • Parámetros básicos: incluyendo capacidad de elevación, alcance, altura de elevación, etc.
  • Personalización a prueba de explosiones: Ex d IIB T4, Ex d IIC T4, etc.;
  • Opciones de operación: cabina, control remoto, control terrestre;
  • Diseño de protección: Diseños resistentes a la corrosión, al polvo, a la humedad y con otras protecciones adicionales;
  • Opciones de esparcimiento personalizadas: Esparcidores o accesorios no estándar, como abrazaderas para cubos, ganchos giratorios, esparcidores multipunto, etc.
  • Ajuste de la velocidad de funcionamiento: Control por conversión de frecuencia, opciones inteligentes como elevación a doble velocidad;
  • Diseño de adaptabilidad ambiental: tales como zona de alta temperatura, zona de baja temperatura y sala limpia a prueba de explosiones.

Especificación

Capacidad de elevación5t10t16t20 toneladas32t50 toneladas75 toneladas
Span10.5~31.5m
Las señales de a prueba de explosionesExdIIBT4(ExdIICT4)
VelocidadElevación (m/min)54.34.24.131.9
Velocidad de desplazamiento del polipasto eléctrico (m/min)19.6(14.6)20.5(14.6)20.5(13)20.5(13)20(12.3)20(12.3)19.1(15.3)
Desplazamiento de una grúa22.3(12)22.3(12)19(14.5)19(14.5)17(14.5)19(14.5)17(14.5)17(14.5)19.4(14.5)19.4(14.4)19.3(14.4)
Desplazamiento de una grúa43 kg/m43 kg/m o QU70QU70 o 90*90QU80 o 90*90QU100
Modelo operativoRecomendación sobre rieles para grúas
Deber de trabajoA4
Fuente de alimentaciónSegún sus necesidades

Características

Diseño a prueba de explosiones de toda la máquina.

Incluyendo el motor, el sistema de control eléctrico, como el freno, el acoplamiento, el dispositivo de operación, etc., todos adoptan un tratamiento a prueba de explosiones para cumplir con el estándar de grado Ex d IIB T4 y superior.

Prevención del polvo y la intoxicación

Los productos a prueba de explosiones de polvo son adecuados para todo tipo de polvo combustible y áreas que requieren la clasificación T4, evitando eficazmente que el polvo y los gases nocivos entren en el interior de la grúa y afecten el funcionamiento normal del equipo.

Seguro y fiable

Equipado con límites a prueba de explosiones, cables a prueba de explosiones, lámparas a prueba de explosiones y cajas de botones de operación a prueba de explosiones para garantizar la seguridad absoluta del entorno operativo.

Gran estabilidad

La estructura de doble viga principal mejora la capacidad de carga y la resistencia estructural para satisfacer las necesidades de las operaciones de elevación de cargas medias y pesadas.

Diversos modos de funcionamiento

Puede equiparse con cabina, control cableado en tierra o control remoto inalámbrico a prueba de explosiones para adaptarse a diferentes escenarios operativos.

Funcionamiento sin problemas

Gracias a su mecanismo de funcionamiento silencioso, arranque y frenado suaves, se reduce el riesgo de explosión.

¡Weihua te ofrece soluciones personalizadas e integrales!

Como fabricante líder de equipos de elevación en China, Weihua cuenta con una amplia experiencia en el diseño y la fabricación de grúas antiexplosivas, y ofrece un servicio integral que abarca desde el diseño conceptual, la optimización estructural, la selección de componentes, la fabricación y el montaje, hasta la puesta en marcha in situ. Podemos personalizar la solución de grúa puente antiexplosiva QB según las condiciones específicas del emplazamiento y los requisitos de seguridad del cliente para garantizar un funcionamiento estable, seguro y eficiente del equipo en entornos de alto riesgo.

Le invitamos a contactarnos para obtener asistencia técnica profesional y sugerencias personalizadas. Weihua hace que la elevación a prueba de explosiones sea más segura e inteligente.
