Pontes rolantes
A ponte rolante de 5 toneladas é amplamente utilizada na indústria moderna para operações de manuseamento de materiais ligeiros, especialmente adequada para fábricas, armazéns, oficinas e outros cenários. A seguir, apresentamos de forma abrangente os tipos de produtos, caraterísticas, design e sugestões de compra da ponte rolante de 5 toneladas para ajudá-lo a escolher a solução de elevação mais adequada de acordo com as condições de trabalho específicas. A Weihua Crane fornece uma solução completa de ponte rolante, personalizada para atender a condições de trabalho específicas.
5 toneladas A ponte rolante de 5 toneladas pode ser dividida em vários tipos, de acordo com a forma estrutural e o cenário de utilização. Por favor, escolha o equipamento de elevação mais adequado para as suas condições de trabalho de acordo com as seguintes caraterísticas de tipo.

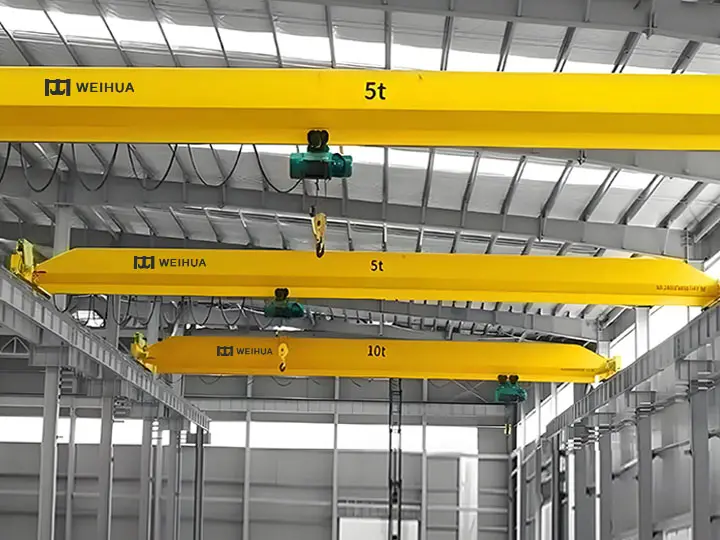

Design compacto, leve mas robusto e de funcionamento suave, normalmente equipado com um talha eléctrica de cabo de aço. Ideal para o manuseamento eficiente de cargas de tonelagem média, particularmente em oficinas com espaço limitado para operações ligeiras a médias.

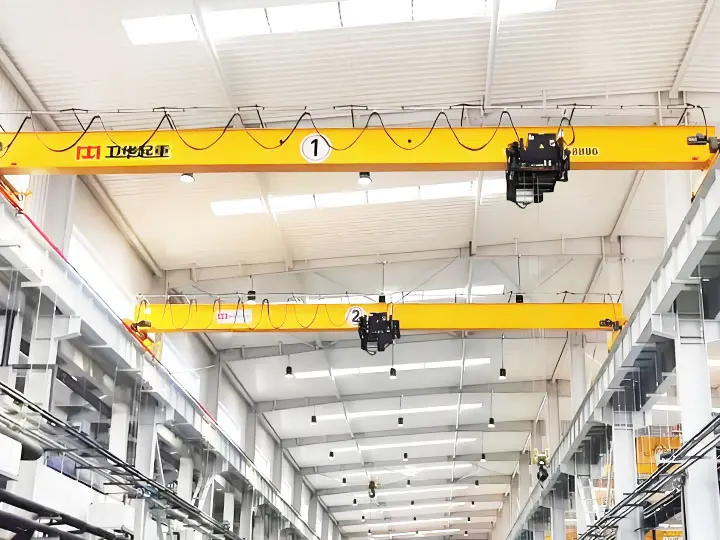

Adoptando a norma europeia FEM de conceção e fabrico, design leve e modular, normalmente equipado com Guincho elétrico europeu. É adequado para ocasiões com requisitos mais baixos na estrutura da fábrica e peso morto mais leve, equipado com controlo de velocidade de conversão de frequência e funcionamento suave.

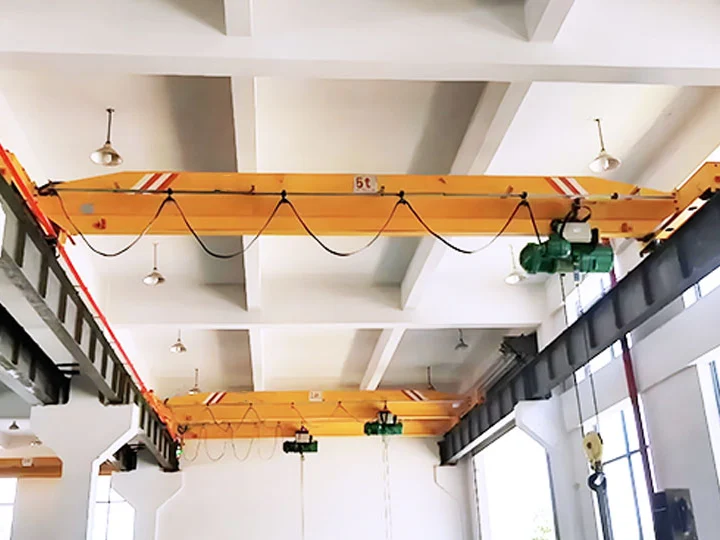

Ponte rolante suspensa de viga única à prova de explosão EquLB Equipada com componentes eléctricos à prova de explosão, a jante é feita de material que não produz faíscas, adequada para petróleo, produtos químicos e outros ambientes perigosos. Amplamente utilizado em petroquímica, moinho de farinha, fábrica de cimento e outros cenários.

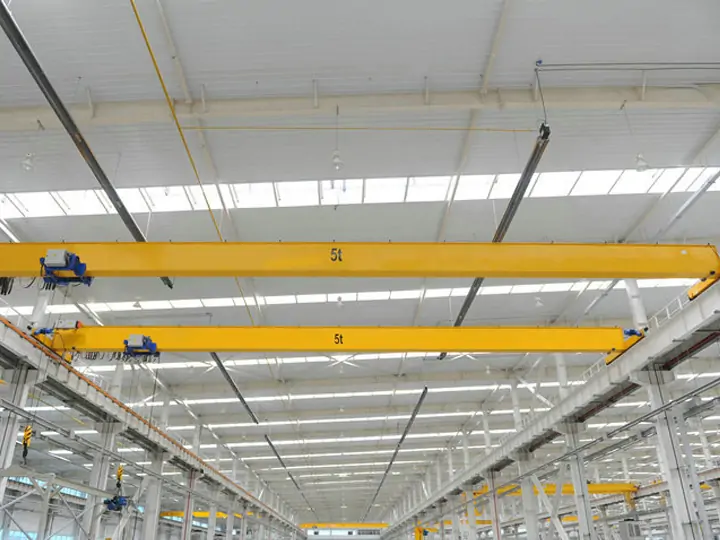

A ponte rolante com altura livre de 5 toneladas é um tipo de equipamento de elevação especialmente concebido para locais com espaço restrito. A altura total da grua é significativamente mais baixa do que a da ponte rolante convencional, adequada para alturas limitadas da fábrica ou para a necessidade de maximizar a utilização do espaço de elevação.

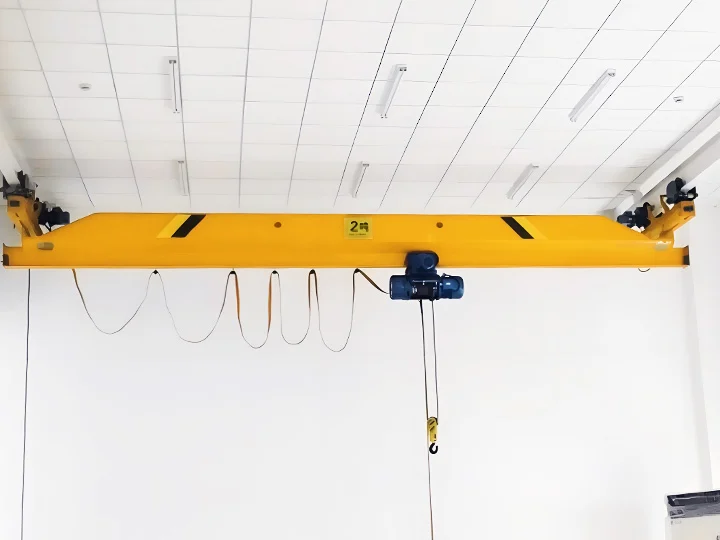

É suspenso na estrutura do telhado existente da fábrica ou numa viga de corda inferior especialmente concebida para o efeito. Maximiza a utilização do espaço existente, reduzindo o impacto na disposição do solo. É amplamente utilizado em operações de manuseamento de materiais em espaços compactos, como fábricas e armazéns.

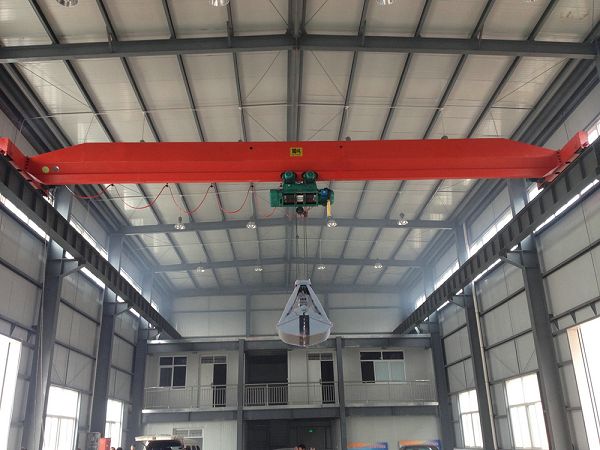

Concebidas para carregar e descarregar materiais a granel com garras de abas duplas ou múltiplas para materiais granulares ou soltos. Amplamente utilizado em indústrias que exigem um manuseamento eficiente de materiais como cereais, carvão, minério e resíduos. Tais como portos, depósitos de cereais, estaleiros de carvão e instalações de reciclagem.
Uma ponte rolante monoviga é a escolha mais económica na classe de 5 toneladas. A viga principal é maioritariamente feita de viga em I ou de secção transversal combinada, equipada com um guincho elétrico como mecanismo de elevação. As suas vantagens incluem:
Económica: poupa cerca de 30% do investimento inicial em comparação com a construção de uma viga dupla;
Instalação fácil: requisitos de suporte de carga mais baixos para edifícios de instalações;
Poupança de espaço: necessidade de uma altura de construção reduzida.
A ponte rolante biviga adopta um design de viga principal, o que torna a estrutura mais estável.
Maior estabilidade, reduzindo significativamente a oscilação da carga;
Maior capacidade de trabalho, até à classe de trabalho A5-A6;
Vida útil mais longa, adequada para utilização em alta frequência;
Em comparação com uma ponte rolante de viga dupla, a altura de elevação efectiva da estrutura de viga única é relativamente baixa, a agitação em funcionamento é mais óbvia e a classe de trabalho não é normalmente superior a A3, o que não é adequado para utilização em oficinas pesadas.
Sugestão: Para uma utilização diária não superior a 2-3 horas e um orçamento limitado, é preferível utilizar gruas de viga única; para um funcionamento contínuo ou cenários de elevação de precisão, deve ser dada prioridade às estruturas de viga dupla.
| Categoria do parâmetro | Especificações técnicas | Intervalo opcional/observações |
|---|---|---|
| Capacidade nominal de elevação | 5 toneladas | Séries não normalizadas personalizáveis, tais como 5,3 toneladas, 6,3 toneladas, etc. |
| Classe operária | A3-A5 | |

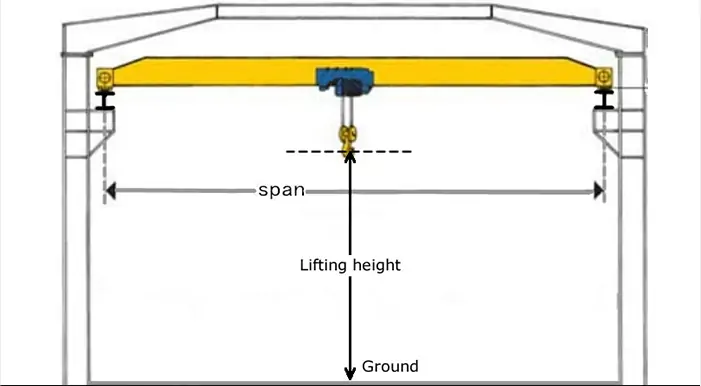

| Span(S) | Padrão 7,5-31,5m | Personalizável até 35m (estrutura seccionada) |
| Altura de elevação (H) | Padrão 6/9/12m | O diferencial de cabo de aço pode ser alargado até 30 m (é necessário um projeto especial) |
| Velocidade de elevação | 8m/min (velocidade normal) | Tipo de velocidade dupla: 0,8/8m/min; tipo de conversão de frequência: 0,5-15m/min ajustável |
| Velocidade de deslocação do trólei | 20-30m/min | Controlo de frequência até 2m/min (posicionamento de precisão) |
| Velocidade de circulação de um veículo de grandes dimensões | 20-45m/min | Tipo exterior até 116,8 m/min |
| Tipo de feixe principal | Viga simples/dupla | Viga única (tipo LD): Viga em I ou secção transversal combinada |
| Viga dupla (tipo QD): viga caixão positiva/desviada | ||
| Tipo de carril | P24/P38/QU70 | A calha QU é adequada para condições de carga pesada |
| Diâmetro da roda | Φ300-Φ500mm | As jantes de liga de aço (HB≥300) são utilizadas para a classe de trabalho A5 e superior. |
| Fonte de alimentação | 380V±10%, 50Hz, trifásico a quatro fios | A tensão especial pode ser personalizada (como 415V, 660V) |
| Potência do motor de elevação | 7,5-13kW | Motor de duas velocidades: 7,5/9,5kW |
| Motor de inversor: 11-15kW | ||
| Potência do motor em funcionamento | Automóvel pequeno: 0,8-1,5kW | |
| Veículo grande: 2×1,5-3kW | ||
| Modo de controlo | Botão de terra/cabina/controlo remoto | O controlo remoto intrinsecamente seguro é necessário para ocasiões à prova de explosão. |
| Dispositivo de segurança standard | Interruptor de fim de curso de elevação, fim de curso, paragem de emergência | |
| Dispositivos de segurança opcionais | Limitador de sobrecarga, sistema anti-colisão, anemómetro | Nível de precisão: ±3%F.S. (proteção contra sobrecarga) |
| Classe de isolamento | Classe F ou H | Ambiente de alta temperatura recomendado Classe H |
| Temperatura de funcionamento | -25℃～+40℃ | Tipo de baixa temperatura: -40℃ (lubrificação especial e componentes eléctricos) |
| Tipo de alta temperatura: +60℃ (metalurgia especial) |
Fabrico: montagem de máquinas, manuseamento de materiais na linha de produção
Armazenagem e logística: carga e descarga de mercadorias, operações de empilhamento
Oficina de manutenção: instalação e manutenção de equipamentos
Indústria de materiais de construção: manuseamento de matérias-primas
Metalurgia: pequenas operações de fundição
Tipo de grua:
Capacidade de elevação:
Span (S):
Altura de elevação (H):
Comprimento de viagem (L):
Fonte de alimentação (por exemplo, 380V 50Hz trifásico):
Condições de trabalho e materiais a serem levantados:
Tem estruturas de pista existentes?
Envie-nos os dados acima por correio eletrónico ou deixe-nos uma mensagem, e a nossa equipa analisará as suas necessidades para fornecer uma solução à medida. Se tiver mais perguntas, não hesite em contactar o nosso serviço de apoio em linha ou por correio eletrónico!
