Transportadores de contentores são máquinas vitais na logística e na construção. Levantam e movimentam cargas pesadas, ajudando as operações a funcionar de forma mais eficiente. Encontrá-las-á a trabalhar em muitos locais, tais como:
Este artigo explica-o:
Obterá uma visão clara e rápida deste importante equipamento. Por favor, continue a ler:

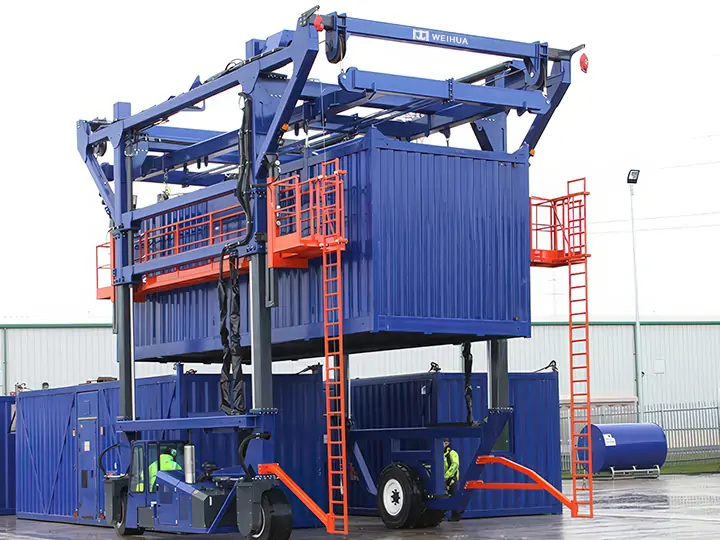

O porta-contentores é também designado por porta-estrados. Trata-se de um tipo de equipamento de manuseamento especializado. É utilizado principalmente em portos, pátios de contentores e centros de logística. Carrega, descarrega, empilha e movimenta contentores dentro destas instalações.
A sua conceção tem uma caraterística fundamental: “atravessa” os contentores. A máquina desloca-se sobre um contentor. Utiliza um distribuidor acionado por um sistema hidráulico ou elétrico. O spreader agarra, levanta, transporta e coloca o contentor. Esta conceção permite que o equipamento manuseie contentores de forma eficiente e flexível. Ele pode operar mesmo em espaços apertados. Isto faz com que o transportador de contentores seja essencial na logística moderna de contentores.
Os porta-contentores são essencialmente compostos pelos seguintes componentes principais:
Chassis e pórtico: A estrutura global de suporte de carga, que proporciona um apoio estável e permite operações de "passagem de contentores".
Sistema de potência: Motor diesel ou acionamento elétrico, que fornece energia para as funções de condução e hidráulicas.
Mecanismo de elevação e spreader: Dispositivo de elevação hidráulico ou elétrico, que funciona com fechos de torção no spreader para agarrar e bloquear os contentores.
Sistema hidráulico: Controla a elevação, a direção e outros movimentos, assegurando um funcionamento suave e preciso.
Sistema de condução e de direção: Pneus de grandes dimensões combinados com uma direção flexível, adequados para espaços estreitos no parque de contentores.
Cabina e sistema de controlo: Interface operacional integrada e unidade de controlo eletrónico, permitindo a interação homem-máquina e a monitorização da segurança.
Sistema de segurança: Inclui anti-colisão, interruptores de limite e dispositivos de alarme para garantir um funcionamento seguro.
O transportador de contentores realiza um trabalho especializado. Transporta contentores horizontalmente e empilha-os. O seu princípio de funcionamento principal segue um ciclo. Primeiro, o transportador passa por cima de um contentor e agarra-o. Em seguida, eleva o contentor verticalmente. Em seguida, transporta o contentor horizontalmente. Finalmente, coloca o contentor com precisão.
Posicionamento e preensão: O veículo desloca-se para uma posição diretamente acima do contentor e o distribuidor hidráulico ou elétrico alinha-se com os quatro encaixes de canto na parte superior do contentor. Os fechos de torção do distribuidor rodam e bloqueiam automaticamente, conseguindo uma ligação segura com o contentor.
Elevação e transporte: Após o bloqueio, o sistema de elevação (hidráulico ou elétrico) entra em funcionamento, elevando suavemente o contentor verticalmente até uma altura de transporte segura. Em seguida, o veículo, movido pelo seu sistema de tração (diesel, híbrido ou puramente elétrico), desloca o contentor para o local de destino.
Colocação e libertação: Ao chegar ao local designado (tal como um parque de empilhamento, camião ou ponto de carga/descarga de navio), o sistema de elevação baixa lentamente o contentor, colocando-o precisamente na sua posição. Os bloqueios de torção do spreader desbloqueiam e o veículo afasta-se, completando um ciclo de operação.
O operador está sentado na cabina, por cima do chassis do veículo, durante todo o processo. Esta posição dá-lhe um amplo campo de visão. Utilizando o sistema de controlo, o operador monitoriza o estado do espalhador, a altura de elevação e o funcionamento do veículo em tempo real. Esta monitorização em tempo real garante um funcionamento seguro e preciso.
1. sistema de espalhamento: Sendo o mecanismo de funcionamento direto, pode adaptar-se a diferentes tamanhos de contentores. Os modelos avançados estão equipados com spreaders duplos, permitindo a movimentação simultânea de dois contentores de 20 pés.
2. sistema de tração e direção: Os porta-estrados são altamente manobráveis. Para além do movimento convencional para a frente, têm normalmente a capacidade de se deslocar na diagonal ("direção de caranguejo") e mesmo de rodar no local, para se adaptarem a uma viragem eficiente em estaleiros estreitos.
3. sistema de controlo:
Modo manual: O operador controla diretamente todos os movimentos através de joysticks, botões, etc., adequado para condições de trabalho complexas.
Modo Automático/Remoto: Utilizando a navegação a laser, GPS e sensores, recebe instruções do sistema operativo do terminal (TOS) para conseguir um planeamento automático do caminho, evitar obstáculos, carregar, descarregar e empilhar. Os operadores podem também monitorizar e controlar remotamente vários dispositivos.
Estrutura de pórtico única: Utilizando uma estrutura de pórtico em aço de alta resistência, pode suportar de forma estável os contentores para funcionamento, proporcionando uma estrutura robusta e uma forte capacidade de carga.
Funções operacionais integradas: Integra as funções de preensão de contentores, elevação vertical e transporte horizontal de curta distância, permitindo que uma máquina complete todo o processo de "preensão, elevação, transporte e colocação".
Excelente capacidade de manobra: Possui capacidades de direção em vários modos (tais como direção das rodas dianteiras, direção de todas as rodas, movimento diagonal em "caranguejo" e rotação no local). A carroçaria relativamente compacta requer uma largura de corredor reduzida (tão estreita como 1,6-1,8 metros), o que lhe permite deslocar-se de forma flexível em estaleiros estreitos e congestionados.
Controlo inteligente avançado: Suporta os modos de controlo manual, automático e remoto. Integrando navegação a laser, GPS e sensores, permite o planeamento automático do percurso, o posicionamento preciso e a prevenção de obstáculos, tornando-o uma peça fundamental do equipamento para terminais automatizados.
Sistema de energia ecológico: O sistema de energia está a transitar do tradicional acionamento a diesel para a energia híbrida e puramente eléctrica, reduzindo eficazmente as emissões e o ruído.
Conceção de segurança abrangente: Equipado com sistemas de segurança ativa, tais como anti-colisão, monitorização da carga e travagem de emergência.
A cabina do condutor foi concebida de forma ergonómica, melhorando o conforto do operador e a capacidade de trabalho sustentado.
Operações integradas: Reduz a dependência de várias peças de equipamento e simplifica os processos.
Redução do tempo de rotação: Como um centro operacional que liga navios, estaleiros e camiões, liga eficazmente cada fase, reduzindo o tempo de permanência dos navios no porto e os tempos de espera dos camiões.
Operações desacopladas: Permite que as gruas de cais se concentrem na carga e descarga de navios, enquanto os transportadores de estrados tratam do transporte horizontal e das operações no estaleiro, melhorando a taxa de utilização de equipamento de grandes dimensões.
Empilhamento de alta densidade: Pode empilhar 3-4 camadas de contentores, aumentando significativamente a utilização do espaço vertical do estaleiro (até 20%-30%).
Excelente adaptabilidade ao local: Com uma capacidade de manobra superior, pode funcionar eficazmente em terminais de disposição irregular ou com restrições de espaço.
Redução do investimento em equipamento e dos custos de manutenção: A multifuncionalidade integrada reduz a necessidade de gruas adicionais e de equipamento de transporte horizontal.
Implantação flexível: Pode ser rapidamente implantado em diferentes áreas do terminal de acordo com as necessidades operacionais, optimizando a utilização dos activos.
Segurança melhorada: A estrutura estável e os múltiplos sistemas de segurança reduzem o risco de acidentes.
Contribuição para o desenvolvimento sustentável: Os modelos híbridos e eléctricos reduzem as emissões de carbono e a poluição sonora, ajudando os terminais a atingir os objectivos ambientais.
Classificado por sistema de energia, este é o método de classificação mais crucial, determinando diretamente o desempenho do equipamento, os custos de funcionamento e o impacto ambiental.
Princípio de funcionamento: Alimentado por um motor diesel, o veículo é acionado por transmissão mecânica.
Principais caraterísticas: Potente, longo alcance de funcionamento, baixa dependência de infra-estruturas.
Cenários aplicáveis: Adequado para locais que requerem um funcionamento contínuo a longo prazo, condições de serviço pesado ou onde a infraestrutura eléctrica é inadequada, tais como grandes parques logísticos, áreas portuárias remotas e instalações industriais pesadas.
Vantagens: Tecnologia madura, manutenção relativamente simples; reabastecimento rápido, alta continuidade operacional; forte adaptabilidade a terrenos complexos.
Desvantagens: Gera emissões de gases de escape e ruído significativo; o funcionamento é afetado pelas flutuações do preço do combustível; não cumpre os regulamentos ambientais cada vez mais rigorosos.
Princípio de funcionamento: Alimentado por uma bateria, que acciona um motor elétrico. Com base na tecnologia da bateria, existem dois tipos principais:
Tipo de bateria de chumbo-ácido: Tecnologia tradicional, custo mais baixo, mas a bateria é pesada e tem baixa densidade de energia, com um tempo de funcionamento típico de 4-6 horas.
Tipo de bateria de iões de lítio: Tecnologia moderna de ponta, alta densidade de energia, leve, suporta carregamento rápido e pode funcionar durante 8-10 horas, frequentemente equipada com um sistema de recuperação de energia.
Caraterísticas principais: Zero emissões, baixo ruído, alta eficiência energética.
Cenários aplicáveis: Áreas com elevados requisitos ambientais e operacionais, tais como armazéns interiores, portos urbanos, terminais automatizados e parques industriais com regulamentos ambientais rigorosos.
Vantagens: Funcionamento silencioso e amigo do ambiente; os custos de funcionamento da eletricidade são normalmente inferiores aos do gasóleo; necessidade de manutenção relativamente menor.
Um porta-contentores tem várias desvantagens. O seu investimento inicial é mais elevado, especialmente para o tipo de iões de lítio. A bateria limita a autonomia de funcionamento. Os operadores devem planear instalações de carregamento. Devem também planear instalações de substituição da bateria. Temperaturas extremas podem degradar o desempenho do transportador.
Princípio de funcionamento: Combina um motor diesel e um sistema elétrico, alternando de forma inteligente entre os modos puramente elétrico, diesel ou híbrido para obter uma eficiência energética óptima.
Caraterísticas principais: Combina a longa gama de funcionamento de um motor diesel com as vantagens ambientais e de poupança de energia da energia eléctrica, representando um passo importante para uma transição totalmente eléctrica.
Cenários aplicáveis: Adequado para portos ou centros logísticos que requerem tempos de funcionamento prolongados e que também pretendem reduzir gradualmente as emissões e os custos de combustível.
Vantagens: Reduz significativamente o consumo de combustível e as emissões (até 40% de poupança em comparação com os motores diesel tradicionais); oferece boa flexibilidade e é menos dependente da infraestrutura de carregamento do que os veículos puramente eléctricos.
Desvantagens: O sistema é mais complexo do que os sistemas puros a gasóleo, o que resulta em custos de aquisição e manutenção mais elevados.
Trabalhando em conjunto com as gruas de cais na doca, recebem rapidamente os contentores e transportam-nos para o parque de contentores, ou retiram os contentores do parque e transportam-nos para a doca para serem carregados nos navios, reduzindo significativamente o tempo de rotação dos navios no porto.
Realização de empilhamento (normalmente até 3-4 camadas de altura), transferência e organização de contentores no parque de contentores, optimizando significativamente a utilização do espaço do parque através de armazenamento de alta densidade.
Os transportadores de cordas operam nas indústrias transformadoras. Estas incluem os sectores automóvel e de maquinaria. Movimentam componentes de grandes dimensões com precisão. Estes componentes incluem motores e carroçarias de automóveis. Os transportadores entregam-nos a partir de armazéns ou zonas tampão. O seu destino são as estações de trabalho da linha de montagem.
Nos grandes centros logísticos ou nos armazéns, os transportadores de plataforma movimentam produtos pesados acabados e semi-acabados. Carregam e descarregam estas mercadorias. Também empilham as mercadorias e transferem-nas entre diferentes áreas. Esta atividade melhora a utilização do espaço do armazém. Aumenta também a eficiência do rendimento das instalações.

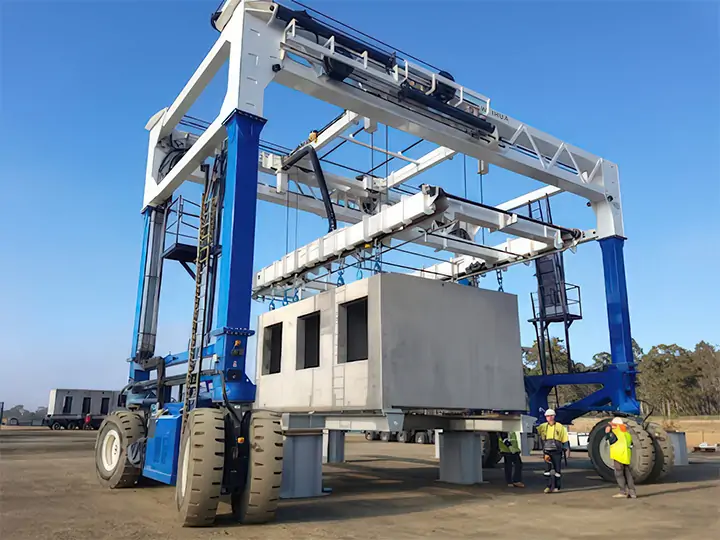

Amplamente utilizado em obras de construção de pontes e edifícios para levantar, transportar e instalar com precisão grandes vigas de betão pré-fabricadas, segmentos e estruturas de aço.
Em espaços estreitos como os túneis, transportam grandes segmentos, equipamento e outros materiais pesados, com as suas capacidades de direção flexíveis que se adaptam a condições de trabalho complexas.
Utilizado em parques eólicos para transportar e ajudar na instalação de pás de turbinas eólicas extra-longas, secções de torres e outros componentes de grandes dimensões, resolvendo o problema da deslocação de objectos de grandes dimensões.
Nas zonas florestais e nas fábricas de transformação, são utilizados para o transporte e empilhamento de toros e outros materiais longos e pesados.
Utilizados nas instalações fabris para movimentar máquinas de grande porte, matérias-primas minerais ou outros componentes industriais pesados.
Determinar a carga máxima de trabalho necessária, que deve incluir o peso total máximo das mercadorias a manusear (tais como contentores, vigas pré-fabricadas), e permitir uma margem de segurança para ter em conta possíveis cargas dinâmicas ou sobrecargas acidentais. A carga nominal deve ser pelo menos 10%-15% superior ao peso máximo diário de um único levantamento.
Determine a altura de elevação necessária com base nas camadas máximas de empilhamento e na altura da interface do equipamento de acoplamento (como camiões, estantes). A altura de elevação deve cumprir os requisitos da posição de empilhamento mais elevada e do espaço de trabalho seguro para evitar afetar a eficiência operacional devido a altura insuficiente.
O vão (largura do pórtico) do equipamento deve ser capaz de abranger e atravessar em segurança os canais de mercadorias e de manuseamento. Considerar o raio de viragem mínimo e a largura do canal para garantir um funcionamento flexível no local de trabalho. Meça a largura da passagem e o espaço de viragem no ponto mais estreito da área de trabalho; as dimensões de manobrabilidade do modelo selecionado devem corresponder a isso.
Avalie minuciosamente o nivelamento do solo, o declive, a capacidade de suporte (como o grau de betão, a capacidade de suporte da base de pedra britada) e a durabilidade do local de trabalho. As condições do solo afectam diretamente a estabilidade, a capacidade de passagem e o desgaste dos pneus do equipamento. Para locais macios, irregulares ou com declive acentuado, escolha modelos equipados com tipos de tração e pneus adequados (tais como pneus de base larga, pneus todo-o-terreno), podendo ser necessário o reforço da fundação.
Dependendo dos requisitos do processo, considere se são necessárias configurações especiais, tais como vão ajustável, espalhadores múltiplos, espalhadores rotativos, função de deslocação lateral ou posicionamento automático, para melhorar a adaptabilidade do equipamento a tarefas complexas. Defina claramente possíveis alterações operacionais futuras e avalie a capacidade de ajuste do equipamento e o potencial de expansão funcional para proteger o valor do investimento a longo prazo.
Sistema de acionamento: Diesel / Elétrico / Híbrido / Opções de acionamento por bateria pura disponíveis.
Tipo de espalhador: Espalhador de contentores telescópico standard de 20'-45' (podem ser adaptados outros espalhadores especializados).
Direção e pneus: Equipado com um sistema de direção multi-modo (roda dianteira/roda integral/direção de caranguejo), os pneus podem ser selecionados de acordo com as condições do terreno.
Modos de controlo: Operação manual a partir da cabina / Controlo remoto / Semi-automático / Opções de controlo totalmente automático disponíveis.
Estrutura e chassis: A largura estrutural, a distância entre eixos e as dimensões gerais do veículo podem ser personalizadas de acordo com as limitações do local e os requisitos de acessibilidade.
Em suma, os transportadores de carga, com o seu design único, capacidades superiores de "auto-carregamento e auto-transporte" integradas e uma excelente adaptabilidade espacial, tornaram-se um equipamento essencial para melhorar a eficiência, otimizar o espaço e garantir a segurança nos portos modernos, na logística industrial e em projectos de engenharia de grande escala. Olhando para o futuro, os transportadores de reboque continuarão a servir como um veículo importante para a automatização e ecologização da logística, conduzindo as indústrias relacionadas para um futuro mais eficiente e sustentável.
Para consultas sobre a seleção de transportadores ou soluções personalizadas para cenários específicos, por favor contacte contactar-nos.Grua Weihua fornecer-lhe-á apoio técnico e serviços profissionais.
Sim. Graças ao seu design compacto e às capacidades de direção multidirecional (como a direção das rodas dianteiras, a direção de todas as rodas e a direção "caranguejo"), os transportadores de estrados podem funcionar de forma flexível em espaços limitados. A largura mínima de corredor necessária para os modelos standard é normalmente de 1,6-1,8 metros, dependendo das especificações do equipamento. Ao selecionar um modelo, é fundamental ter em conta o seu raio de viragem mínimo e as dimensões exteriores. Recomenda-se que se solicite ao fornecedor uma simulação de adequação do local ou um teste no local.
A duração da bateria depende da configuração da bateria e da carga de trabalho. Atualmente, os principais modelos de baterias de iões de lítio podem funcionar continuamente durante 8 a 10 horas com uma carga de trabalho moderada. Com um sistema de carregamento rápido (por exemplo, carregamento para 80% em 1 hora), o carregamento durante períodos intermitentes pode satisfazer as necessidades de um único turno. Para cenários que requerem um funcionamento contínuo de alta intensidade durante 24 horas, recomenda-se que se considere um sistema de bateria de reserva ou um modelo híbrido como solução transitória.
Recomenda-se a utilização de uma abordagem de Custo Total de Propriedade (TCO) para uma avaliação abrangente, que deve incluir:
Investimento inicial: Preço do equipamento, caraterísticas opcionais e custos de construção de infra-estruturas.
Custos de funcionamento: Consumo de energia (eletricidade/combustível), manutenção de rotina e substituição de peças de desgaste.
Custos indirectos: Mão de obra, perdas de eficiência devido ao tempo de inatividade e potenciais custos ambientais e de segurança.
De um modo geral, para aplicações com um elevado volume de trabalho diário (por exemplo, mais de 50 TEU), embora os porta-paletes eléctricos tenham custos de aquisição iniciais mais elevados, o seu menor consumo de energia e custos de manutenção podem resultar num custo total de propriedade mais baixo ao longo de 5 anos (cerca de 15%-20% menos do que os modelos a diesel), oferecendo melhores benefícios económicos a longo prazo.
Os porta-contentores são versáteis e particularmente adequados para o manuseamento de grandes mercadorias normalizadas e unificadas, incluindo principalmente:
Diversos contentores de dimensões normais e especiais (20 pés, 40 pés, 45 pés, etc.).
Grandes componentes industriais, como pás e torres de turbinas eólicas, módulos de construção pré-fabricados e máquinas de grande porte.
A sua flexibilidade é conseguida alterando ou ajustando os acessórios de elevação (tais como braços telescópicos e guinchos rotativos) para acomodar diferentes tamanhos e formas de mercadorias.
Os intervalos de manutenção dos modernos porta-contentores foram significativamente alargados. Por exemplo, os modelos de alta qualidade podem ter intervalos de manutenção planeados de até 1000 horas de funcionamento, reduzindo efetivamente a frequência e os custos de manutenção. A manutenção preventiva regular é crucial para garantir a fiabilidade do equipamento, prolongar a vida útil e manter um desempenho ótimo.
O preço dos porta-contentores varia consideravelmente em função de factores como o modelo, o tipo de potência (diesel/eléctrica/híbrida), a capacidade de elevação, o nível de automatização e as configurações personalizadas. Para obter um orçamento preciso e uma análise de custo-benefício, recomenda-se que contacte diretamente os fornecedores de equipamento e forneça requisitos operacionais detalhados para receber uma solução personalizada.
