Produkt-Einführung

Portal Slewing Crane, also called a portal boom crane, is used for loading and unloading operations with a grab or hook at the front of port terminals and open-air stockpiles. It has a strong lifting capacity of tens to thousands of tons and can easily lift various heavy objects. The Portal Slewing Crane is divided into two types: single-arm and four-link according to the boom structure. Its 360° rotating platform and tilting jib system provide a wide range of working ranges, coordinated and adjustable speed of the working mechanism, and efficient operation. The advanced control system can adapt to various harsh environments and different operating scenarios. With a sturdy and durable structure and flexible travel mechanism, it is an ideal solution for operations in ports, shipyards, etc.

Der Elektroantrieb verwendet die einzigartige Technologie der volldigitalen Ac-Frequenzumwandlung und PLC-Drehzahlregelung mit flexibler Steuerung und hoher Präzision.

At present, the specifications of the main products are MQ1025, MQ1030, MQ1625, MQ1630, MQ1635, MQ2525, MQ2530, MQ2535, MQ4025, MQ4030, MQ4035 single boom portal crane and four-link portal crane.

Videos Show

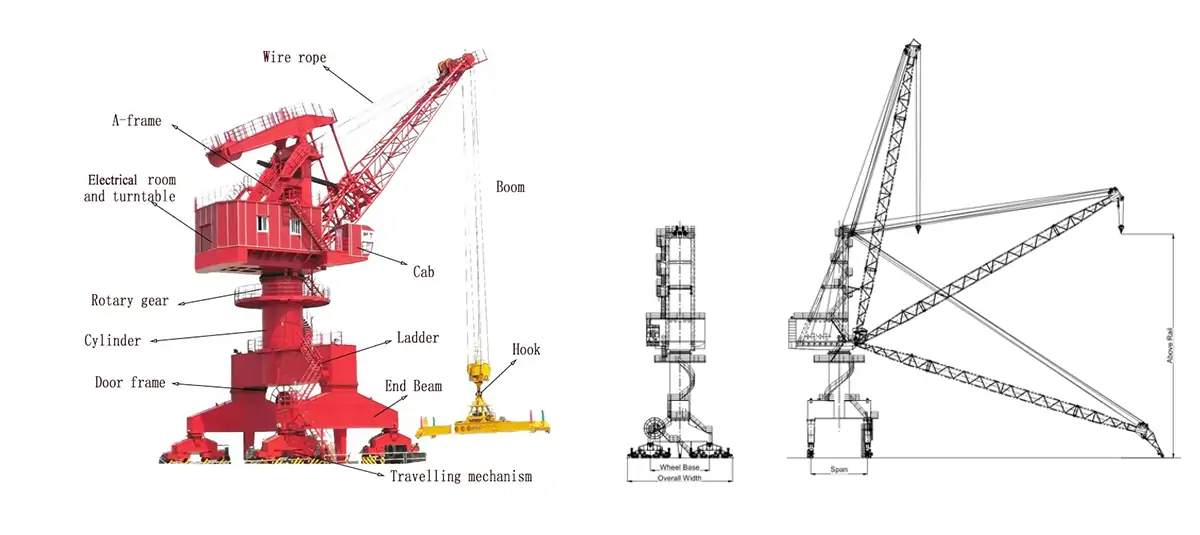

Portal Crane Parts

The structure of the portal slewing crane can be mainly divided into two major parts, including the upper slewing part and the lower non-slewing part. The upper slewing part includes boom system, herringbone frame, slewing platform, hoisting mechanism, slewing mechanism, luffing mechanism, machine room, and driver's room, etc., while the lower non-slewing part mainly consists of gantry, equalizing beam, running cart, rail clamping device, and windproof anti-tipping device, etc.

Specifications

Wichtigste technische Parameter
Grundlegende Parameter	Nenn-Hubkraft	Haken (t)	10	16	25	40	60	80
	Nenn-Hubkraft	Greifen(t)	10	16	25	40	40	40
	Min. Working Range (m)	Oberhalb der Schienenoberfläche(m)	20	25	25	28	30	35
	Min. Working Range (m)	Unterhalb der Schienenoberfläche (m)	10	10	15	15	18	20
	Max. Arbeitsbereich (m)		30	35	35	35	40	45
	Min. Arbeitsbereich (m)		8.5	8.5	9.5	11	12	12
	Schwenkbarer Radius des Hecks (m)		6.5	7	7.5	8	9	9.5
	Schienenspur(m)		10.5/12	10.5/12	10.5/12/14	10.5/12/14/16	12/14/16	12/14/16
	Basisabstand (m)		10.5/12	10.5/12	10.5/12/14	10.5/12/14	12/14/16	12/14/16
Geschwindigkeit	Hebegeschwindigkeit	Volllast(m/min)	40	40	50	50	40	30
	Hebegeschwindigkeit	Ohne Last (m/min)	60	60	80	80	70	50
	Wippgeschwindigkeit (m/min)		40	40	50	50	30	30
	Drehgeschwindigkeit (r/min)		1/1.2/1.5	1/1.2/1.5	1/1.2/1.5	1/1.2/1.5	0.8/1	0.8/1
	Fahrgeschwindigkeit des Krans (m/min)		25/30	25/30	25/30	25/30	25/30	25/30
Anzahl der Räder			16/20	20/24	24/32	32	32/40	40
Max.WheelLoad			250	250	250	250	300	300
Schiene Typ			QU80	QU80	QU100	QU100	QU100	QU100
Energieversorgung			3 Phasen AC 380V 50HZ

Portal Slewing Crane Advantages

Breiter Arbeitsbereich

The rotary platform of portal slewing crane can rotate 360°, the boom can be tilted, and the working area is large and can be covered in all directions. In the harbor, shipyard and other complex environments, it can lift goods from different positions, reducing the time of equipment movement.

Hohe Betriebseffizienz

Hebe-, Wipp-, Dreh-, (Teil-)Lauf- und andere Mechanismen arbeiten zusammen, und die Betriebsgeschwindigkeit kann eingestellt werden, so dass er Güter schnell und genau be- und entladen kann und die Geschwindigkeit des logistischen Umschlags in Häfen und die Effizienz des Werftbaus verbessert.

Hochgradig anpassungsfähig

Anpassung an eine Vielzahl von rauen Umgebungen, wie z. B. Salzsprühnebel in Häfen und komplexe Werfträume. Parameter und Konfigurationen können nach Bedarf angepasst werden, um den Anforderungen verschiedener Szenarien gerecht zu werden.

Genaues Heben

Mit dem fortschrittlichen Steuerungssystem kann der Hebevorgang präzise und mit geringen Fehlern gesteuert werden, wodurch wertvolle oder präzise Güter geschützt und die Sicherheit und Qualität des Betriebs gewährleistet werden können.

Anmeldung

Portal slewing crane is versatile and applicable to many places, including factories, warehouses, and construction sites. It is suitable for moving materials and equipment, as well as loading and unloading trucks and containers. The portal slewing crane is easily movable, promoting optimal utilization of available space. It offers a flexible and ergonomic solution for diverse lifting needs when a stationary crane is not required. It is also popular in ports, docks, storage yards, and other places to complete the loading, unloading, and transshipping operations of ships and vehicles. lts design, manufacturing, and inspection implement the latest domestic.

Projects Show

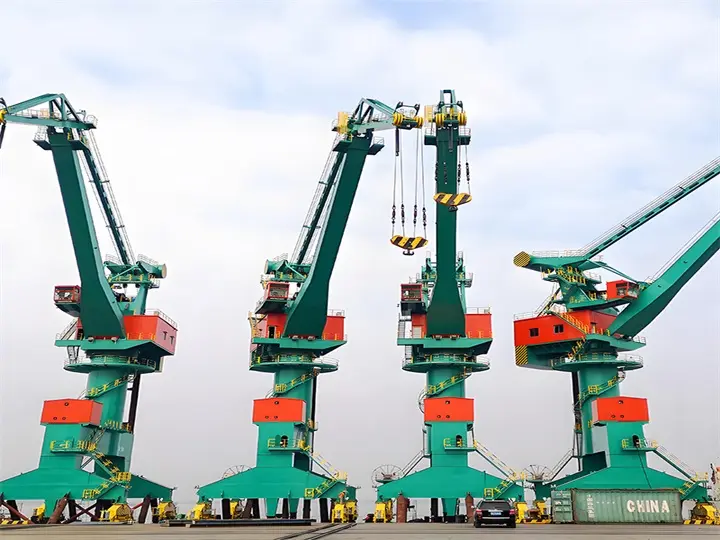

5 Portal Cranes for Indonesia Port Handling — 5 Portal Slewing Cranes for Indonesia Port Handling

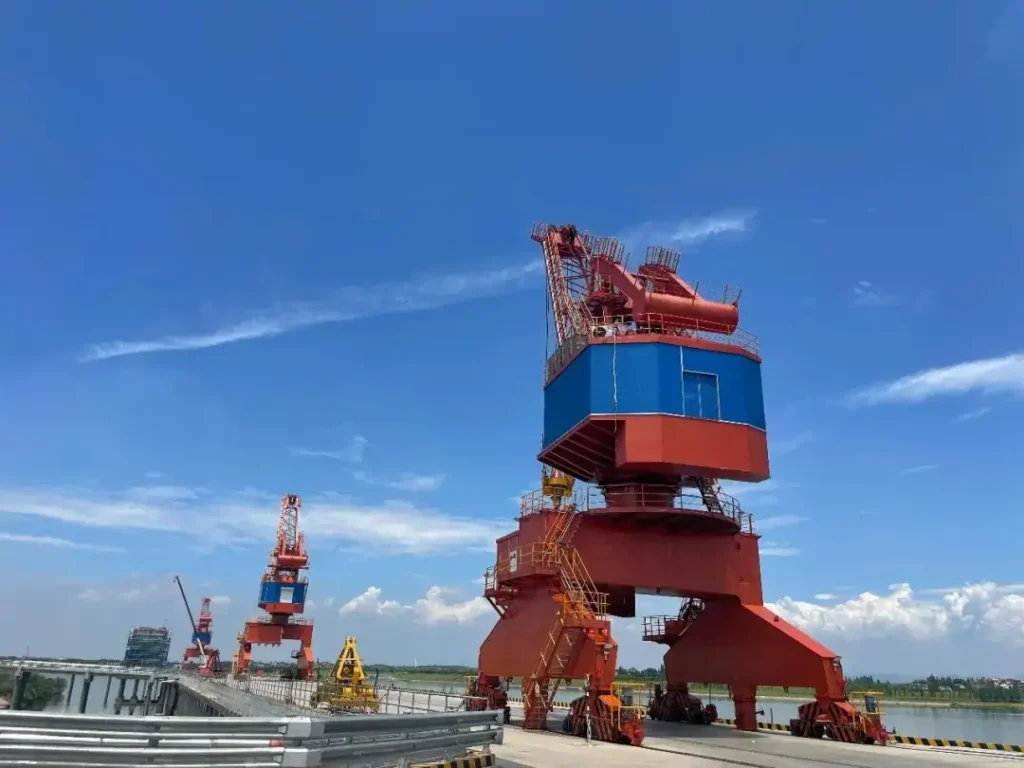

3 Portal Cranes Successfully Delivered to Jinhua Port — 3 Portal Boom Cranes Successfully Delivered to Jinhua Port
