رافعة كهربائية
الرافعة الكهربائية ذات الحبل السلكي من النوع CD1 و MD هي عبارة عن معدات رفع خفيفة وصغيرة، وعادة ما يتم تركيبها في مسار العارضة I-beam (مستقيم أو منحني)، مثبتة أو مثبتة على الإطار الهيكلي، وتستخدم لرفع جميع أنواع الأشياء الثقيلة. وغالبًا ما تستخدم بالاقتران مع الرافعات الجسرية الكهربائية, والرافعات الجسرية الرافعة، و الرافعات الجيبية. بعد تحويل بسيط، يمكن استخدامه أيضًا كرافعة. وتستخدم على نطاق واسع في المصانع والمناجم والموانئ والمستودعات ومناطق تخزين البضائع والمخازن.
شركة Weihua Crane هي شركة تصنيع وتوريد رافعات الحبال السلكية الكهربائية المعروفة في الصين. نحن نقدم مجموعة واسعة من الرافعات ذات الحبال السلكية في مختلف الموديلات والأطنان، بما في ذلك موديلات CD1 و MD، والرافعات ذات الإرتفاع المنخفض، والموديلات المقاومة للانفجار، والرافعات الكهربائية ذات الطراز الأوروبي، والرافعات ذات السلاسل. تشمل سعات الرفع الشائعة رافعات الحبال السلكية الكهربائية 2 طن، و3 طن، و5 طن، و10 طن، و12 طن، و15 طن، و20 طن. لمزيد من المعلومات أو الحلول التفصيلية، لا تتردد في الاتصال بفريقنا المحترف للحصول على عرض أسعار دقيق وخدمة مخصصة.
تتميز رافعات الحبال السلكية الكهربائية من نوع CD و MD بخفة الوزن والمرونة والكفاءة، ويمكن تكييفها مع مجموعة متنوعة من ظروف العمل، وتستخدم على نطاق واسع في الصناعات والسيناريوهات التالية:
تتكون الرافعة الكهربائية من النوع CD1 من ثلاثة أجزاء: آلية الرفع، وآلية التشغيل، ونظام التحكم الكهربائي.
تشتمل آلية الرفع على محرك قيادة وكبح وناقل حركة وجهاز التقاط ولف. يعتمد جهاز القيادة والكبح على محرك فرامل مخروطي مخروطي على شكل قفص سنجابي، حيث يكون كل من الدوار والجزء الثابت والفرامل مخروطي الشكل. تم تجهيز الرافعة من النوع MD بمجموعة محرك مزدوج، والتي تحقق نسبة سرعة 1:10 من خلال تخفيض السرعة. ناقل الحركة عبارة عن مخفض تروس أسطواني رباعي المراحل، ويتكون جهاز الالتقاط من خطاف وحبل سلكي وأسطوانة. التصميم العام هو أن البكرة في المنتصف، ويتم توصيل أحد طرفيها بمحرك المكابح المخروطي، والطرف الآخر متصل بمخفض التروس، متصل بعمود طويل وقارنة مطاطية. غلاف البكرة أسطواني وينقسم إلى نوع معلق ونوع ثابت.
تتكون آلية التشغيل (عربة الرافعة) من محرك، ومكابح، وناقل حركة، ووحدة عجلات. يعتمد جهاز القيادة والكبح أيضًا على محرك فرامل مخروطي مخروطي على شكل قفص سنجابي، والفرامل مسطحة. تعتمد وحدة القيادة على مخفض تروس أسطواني مفتوح ومغلق، وتتكون التروس منخفضة السرعة من أسنان مطحونة مباشرة من حواف العجلات. العجلات عبارة عن عجلات فولاذية ذات حافة واحدة مع مداس مخروطي الشكل تقريبًا. تنقسم عربة التشغيل إلى ثلاثة أنواع: يدوي، وسلسلة، وكهربائي.
يستخدم نظام التحكم الكهربائي اثنين من المشغلات المغناطيسية القياسية للتحكم في محرك الرفع (لأعلى/لأسفل) ومحرك التشغيل (اجتياز يسار/يمين). يتم التشغيل عن طريق أزرار ضغط يدوية، وعادةً ما يكون الجهد الكهربائي 380 فولت، مع بعض المعدات التي تستخدم جهدًا منخفضًا 36 فولت للسلامة. البكرة مزودة بموجه حبل، والذي يعمل جنبًا إلى جنب مع مفتاح حد الرافعة لمنع تدافع الحبل والتحكم في وضع حد الرافعة.
والفرق الرئيسي بين الرافعة الكهربائية من النوع CD1 والرافعة الكهربائية من النوع MD1 هو محرك الرفع وكهرباء التحكم؛ أما باقي الملحقات والمكونات فهي مشتركة. الرافعة الكهربائية من النوع CD1 عبارة عن رفع وخفض أحادي السرعة، وهو مناسب لعمليات الرفع العامة ؛ الرافعة الكهربائية من النوع MD1 عبارة عن رفع وخفض مزدوج السرعة (السرعة العادية والسرعة المنخفضة)، وهي مناسبة للعمليات الدقيقة، مثل التحميل والتفريغ الدقيق، وتكديس صندوق الرمل وصيانة أدوات الماكينة، وما إلى ذلك، ويتم تحقيق التشغيل الدقيق من خلال التحكم في السرعة المنخفضة. يوفر ما يلي للمستخدمين صور المنتج والأبعاد الخارجية وجداول المعلمات التفصيلية لنوعي الرافعات الكهربائية.
| نموذج | رفع الأثقال | سرعة الرفع | سرعة الجري | محرك الرفع | تشغيل المحرك | الوزن | ||
| ت | م/دقيقة | م/دقيقة | نموذج | طاقة كيلوواط | نموذج | طاقة كيلوواط | كجم | |
| CD 1T-12M | 1 | 8 | 20 | ZD22-4 | 1.5 | ZDY11-4 | 0.2 | 172 |
| CD 3T-12M | 3 | 8 | 20 | ZD41-4 | 7.5 | ZDY12-4 | 0.8 | 597 |
| CD 5T-12M | 5 | 8 | 20 | ZD41-4 | 7.5 | ZDY21-4 | 0.8 | 597 |
| CD 10T-12M | 10 | 7 | 20 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1100 |
| CD12T-12M | 12 | 3.5 | 18 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1200 |
| CD 16T-12M | 16 | 3.5 | 18 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1200 |
| CD 20T-12M | 20 | 4.2 | 14 | ZD52-4 | 18.5 | ZDY21-4 | 0.8 | 1930 |
| CD 32T-12M | 32 | 3 | 16 | ZDx62-6 | 18.5 | ZDY22-4 | 1.5 | 2950 |
ملاحظة: يمكن تخصيص ارتفاع الرفع حسب الطلب.
| نموذج | ارتفاع الرفع | سرعة الرفع | سرعة الجري | محرك الرفع | تشغيل المحرك | الوزن | ||
| ت | م/دقيقة | م/دقيقة | نموذج | طاقة كيلوواط | نموذج | طاقة كيلوواط | كجم | |
| MD 1T-12M | 1 | 8/0.8 | 20 | ZDS22-4 | 1.5/0.2 | ZDY11-4 | 0.2 | 199 |
| MD 3T-12M | 3 | 8/0.8 | 20 | ZDS41-4 | 7.5/0.8 | ZDY12-4 | 0.8 | 654 |
| MD 5T-12M | 5 | 8/0.8 | 20 | ZDS41-4 | 7.5/0.8 | ZDY21-4 | 0.8 | 654 |
| MD 10T-12M | 10 | 7/0.7 | 20 | ZDS51-4 | 13/1.5 | ZDY21-4 | 0.8 | 1150 |
| MD 12T-12M | 12 | 3.5/0.35 | 18 | ZDS51-4 | 13/1.5 | ZDY21-4 | 0.8 | 1280 |
| MD 16T-12M | 16 | 3.5/0.35 | 18 | ZDS51-4 | 13/1.5 | ZDY21-4 | 0.8 | 1280 |
| MD 20T-12M | 20 | 4.2/0.42 | 14 | ZDS52-4 | 18.5/2.2 | ZDY21-4 | 0.8 | 1450 |
| MD 32T-12M | 32 | 3/0.3 | 16 | ZDx62-6 | 18.5/2.2 | ZDY22-4 | 1.5 | 2950 |

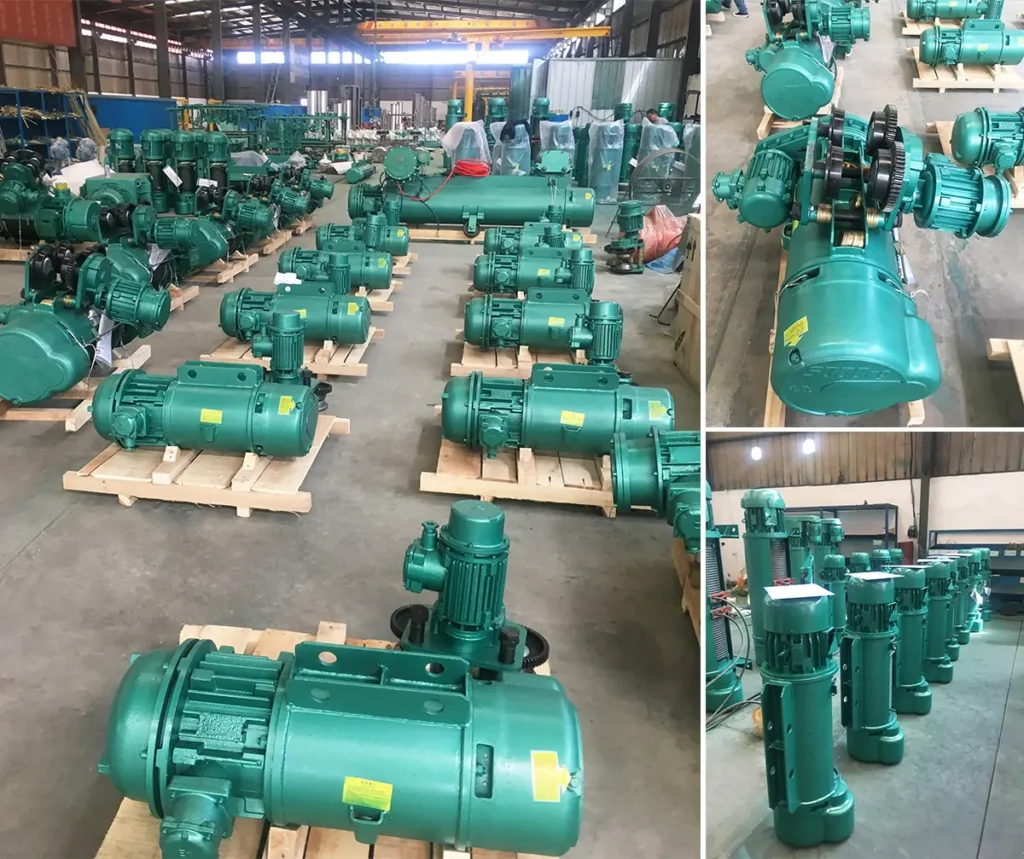

عند تخصيص الرافعة ذات الحبل السلكي الكهربائي، يُرجى تقديم المعلومات الأساسية التالية، وسنقوم بتزويدك بالرسومات ثلاثية الأبعاد والحلول التقنية وعروض الأسعار المثلى وفقًا لاحتياجاتك لضمان مطابقة المعدات تمامًا لظروف عملك!
الحمل والسكتة الدماغية:
قدرة الرفع المقدرة (_ طن) ارتفاع الرفع (_ أمتار)
مستوى العمل (M3/M4/M5/M6)
تكوين العملية:
سرعة الرفع (سرعة واحدة/سرعة واحدة/سرعة مزدوجة/تردد متغير، _____ م/دقيقة)
وضع السفر (عربة ثابتة/عربة كهربائية/عربة يدوية)
الطاقة والحماية:
مصدر الطاقة (_____ فولت/هرتز، مثل 380 فولت/50 هرتز)
مستوى الحماية (IP55/IP65)
مستوى العزل (درجة F/H)
الحبل السلكي والسلامة:
قطر الحبل وطريقة لفه (_____ مم، حبل واحد/حبل مزدوج)
جهاز الأمان (حد التحميل الزائد/مفتاح التحميل الزائد/مفتاح الحد الأقصى/إيقاف الطوارئ)
التحكم والبيئة:
وضع التشغيل (المقبض/التحكم عن بُعد/المقصورة)
المتطلبات البيئية (نطاق درجة الحرارة/مقاومة للانفجار/مقاومة للتآكل)
